Product Name
공기열원 시스템
Model Name
RPUW18WC9XP, ACHH020LET2, ACHH023LET2, ACHH033LET2, ACHH040LET2, ACHH045LET2
Size
-
Weight
-
Product Details
공기열원 히트펌프 시스템 개요
- 외부의 공기를 이용하여 난방시에 대기에서 필요한 열량을 흡수하며, 냉방시에 별도의 냉각탑없이 대기로 실내열을 버림으로서 한 대의 장비에서 직접 냉 〮 온수를 생산,공급하는 시스템
- 주로 심야에 히트펌프를 가동하여 발생된 냉온열을 수축열조에 냉수 또는 온수로 저장한 후, 주간에 그 열을 이용해 건물에 냉〮난방과 급탕을 공급하는 시스템
- 기존의 히트펌프 기술에서 한걸음 앞선 공기대물방식의 기술로 대형건물의 에너지 효율을 높이고 이산화탄소 배출은 감소시켜주는 새로운 에너지 절감 기술 방식의 시스템
- 중앙공조 방식으로 부하측은 기존 FCU, AHU, 바닥난방, 급탕등의 2차측을 그대로 사용할 수 있고 2차측 추가 증설이 용이
공기열원 히트펌프 시스템 특징
| 항목 | 특징 |
|---|---|
| 시공성 | 시스템이 간단하며 시공 간단 |
| 유지관리성 | 유지관리 쉽고 관리 포인트 적음 |
| 공간적 제한 | 옥상, 주차장 등 설치 공간의 제약 적음 |
| 투자비 | 공사 기간이 짧고 설치비가 저렴 |
| 유지보수비 | 유지보수 비용이 거의 필요 없음 |
| 열원안정성 | 기후 변화폭이 적고 일정한 지역에 적합 |
| 환경문제 | 친환경 냉매 R-410A 사용, 6대 유해물질 미사용 |

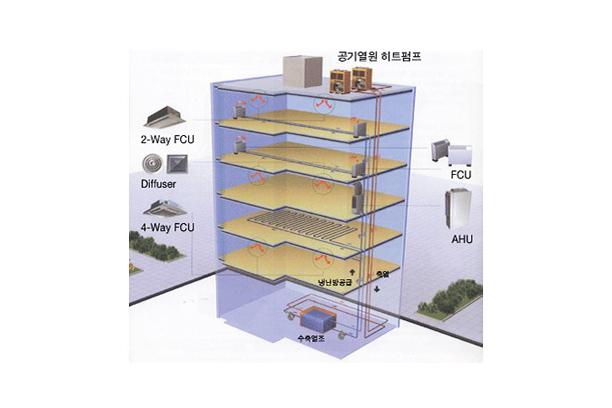

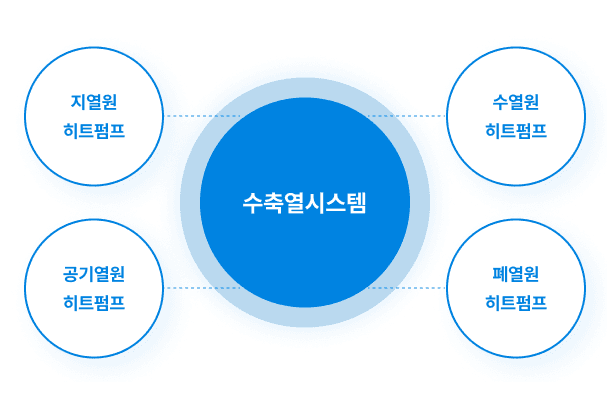

공기열원 히트펌프 시스템 구성
공기열원 히트펌프 시스템 적용 현장
에너지절약 효과 및 경제성
- 저렴한 심야전력(일반전력의 1/3 ~ 1/4)을 사용하여 에너지 비용이 대폭 절약
- 지열원에 비하여 천공 등 지중열교환기 설치공사가 필요 없어 초기투자비용이 감소되어 투자회수기간이 3년이내로 이 우수함
- 한전에서 축열시스템 설치비용의 일부를 무상지원(5,000평의 경우 약1.3억원)
- 난방 운전시 가스보일러 운전비용 대비 60% 절감 가능

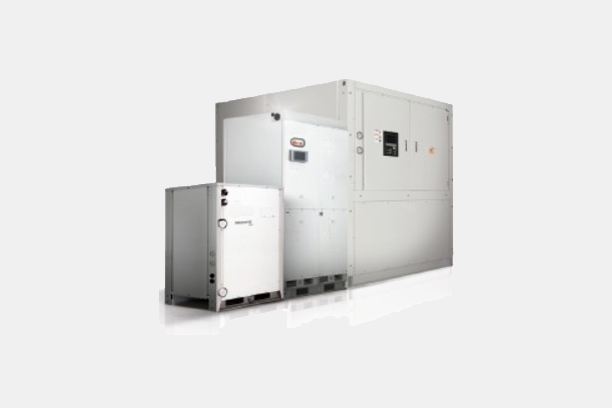

INVERTER SCROLL CHILLER - 냉난방용(380V)
| 모델 | RPUW18WC9XP | ACHH020LET2 | ACHH023LET2 | ACHH033LET2 | ACHH040LET2 | ACHH045LET2 |
|---|---|---|---|---|---|---|
| 히트펌프 용량 (kw) | 냉방: 52, 난방: 52 | 냉방: 65, 난방 70 | 냉방: 74, 난방 80 | 냉방: 114, 난방 120 | 냉방: 130, 난방 140 | 냉방: 148, 난방 160 |
| 성적계수 (COP) | 3.4/3.7 | 3.20/3.25 | 2.75/3.00 | 3.35/3.35 | 3.20/3.25 | 2.75/3.00 |
| 압축기(개수) | 인버터 스크롤(1) | 인버터 스크롤(2) | 인버터 스크롤(2) | 인버터 스크롤(4) | 인버터 스크롤(4) | 인버터 스크롤(4) |
| 유량(냉각/가열) (LPM) | 149 / 149 | 186 / 200 | 211 / 229 | 327 / 345 | 372 / 400 | 422 / 458 |
| 냉매 | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A |
| 제품 중량 (kg) | 393 | 580 | 580 | 1,080 | 1,080 | 1,080 |
| 제품 치수 (W x H x D) |
1,640 × 1,745 × 825 | 765 × 2,293 × 2,154 | 765 × 2,293 × 2,154 | 1,528 × 2,293 × 2,154 | 1,528 × 2,293 × 2,154 | 1,528 × 2,293 × 2,154 |
| 출수온도(°C) | 냉각: 4 ~ 20 가열: 30 ~ 55 |
냉각: 4 ~ 20 가열: 30 ~ 55 |
냉각: 4 ~ 20 가열: 30 ~ 55 |
냉각: 4 ~ 20 가열: 30 ~ 55 |
냉각: 4 ~ 20 가열: 30 ~ 55 |
냉각: 4 ~ 20 가열: 30 ~ 55 |
| 외기온도(°C) | 냉각: -15 ~ 48 가열: -30 ~ 43 |
냉각: -15 ~ 48 가열: -30 ~ 43 |
냉각: -15 ~ 48 가열: -30 ~ 43 |
냉각: -15 ~ 48 가열: -30 ~ 43 |
냉각: -15 ~ 48 가열: -30 ~ 43 |
냉각: -15 ~ 48 가열: -30 ~ 43 |
