LM-D Vision
High peak power
Pulse Shaping
Supplier of cooling air
Integrated exhaust fan
Deionizing additional filter supplied as standard
Absolute guarantee of stability laser beam alignment
Add real time display
고정밀 수동 레이저 용접 시스템
반복 가능한 용접 공정을 위한 Smart Spot 기술 :
첫 번째 펄스에서 시작하여 큰 피사계 심도와 안정적인 레이저 샷
완벽한 인체 공학적 디자인을 위한 새로운 인체 공학적 디자인과 낮은 작동 소음
ECO 모드 기능은 유휴 시간 동안 사용하지 않는 시스템 구성 요소를 차단하여 전력 소비를 줄입니다.
용접 프로그램, 소프트웨어의 쉬운 다운로드 / 업로드를 위한 USB 및 이더넷 연결
스마트폰, 태블릿 또는 컴퓨터를 통한 펌웨어 업데이트 및 원격 제어

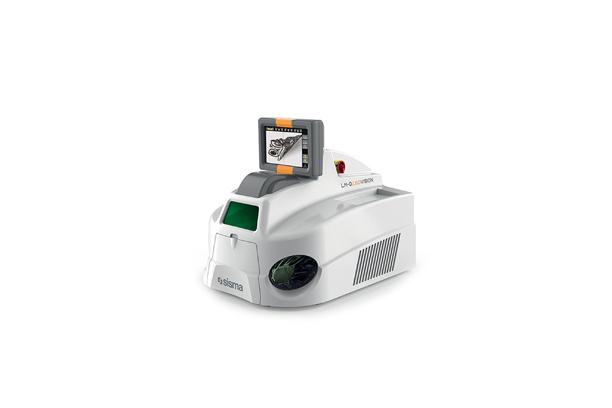

LM-D Vision
용접 단계에서도 유체 및 무응력 공정 비전을 위한 특허 받은 Syncro View 시스템
용접 이미지 사용자 정의를 위한 고급 소프트웨어 기능
LM-D Ready
작업 영역에 쉽게 접근 할 수 있는 용접 레이저 시스템 인 Ready를 소개하는 광범위한 LM-D 모델을 제공합니다.
LM-D 시리즈 추가 기능
* 향상된 냉각 시스템 : 고온 공간에서도 안정적인 작동을 가능하게 하는 + 60 % 냉각 용량 (이전 모델과 비교)
* 정확한 진단, 높은 펄스 안정성 및 더 긴 램프 수명을 위한 완전한 디지털 전자 제어
Technical data
|
|
150 LM-D READY |
180 LM-D READY LM-D / LM-D VISION |
210 LM-D / LM-D VISION |
|
Source type |
Nd: YAG (flash lamp) |
Nd: YAG (flash lamp) |
Nd: YAG (flash lamp) |
|
Wavelength |
1064 nm |
1064 nm |
1064 nm |
|
Average laser power |
60 W |
80 W |
85 W |
|
Pulse duration |
0,3-20 ms |
0,3-20 ms |
0,3-20 ms |
|
Pulse frequency |
0-50 Hz |
0-50 Hz |
0-50 Hz |
|
Max peak power |
7,5 kW |
9 kW |
10,5 kW |
|
Max pulse energy at 20 ms |
150 J |
180 J |
210 J |
|
Spot diameter |
0.2 to 2 mm (0.1 mm opt.) |
0.2 to 2 mm (0.1 mm opt.) |
0.2 to 2 mm (0.1 mm opt.) |
|
Smart Spot |
X |
O* |
O |
|
USB / Ethernet connectivity |
X |
O* |
O |
|
Power supply |
230 V ±10% 50/60 Hz |
230 V ±10% 50/60 Hz |
230 V ±10% 50/60 Hz |
|
Dimensions |
567x744,5x512 mm |
567x730x510 mm 567x730x612 mm (Vision) 567x744,5x512 mm (Ready) |
567x730x510 mm 567x730x612 mm (Vision) |
|
Weight |
60 kg |
60 kg |
60 kg |
*not available on LM-D READY
