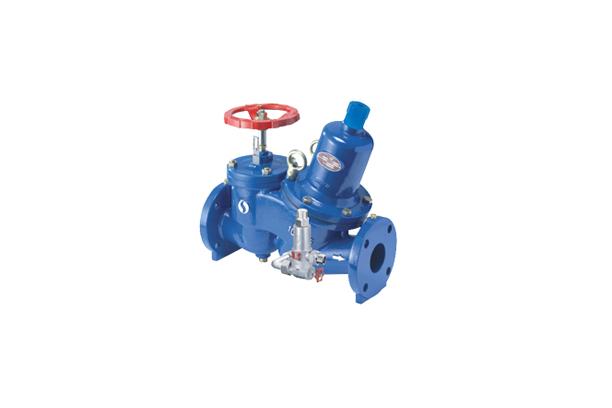

G·S 감압밸브 균압방지용 10kgf/cm²[1MPa], 20kgf/cm²[2MPa]
지 에스 감압밸브 몸체의 2차측에 릴리프 밸브를 별도 부착하여 3차측의 상승 압력을 효과적으로 해소한다.
특징
소방용 감압밸브에 별도의 바이패스 배관을 구성하여 릴리프 밸브를 설치하지 않고 지 에스 감압밸브 몸체의 2차측에 소구경 릴리프 밸브를 설치파하여 압력 변화에 의한 2차측압력 상승을 릴리프 밸브를 설치하여 시스템의 압력 변화에 의한 2차측 압력 상승을 릴리프 밸브를 통해 압력을 효과적으로 해소 시킬 수 있다. (균압방지)
릴리프 밸브에는 스트레이너가 내장되어 이물질로 인한 오작동을 방지할 수 있고 청소가 용이하다.
※ 소방 시스템에서 실제로 화재가 발생하지 않는다면 감압밸브의 2차측은 항상 일정한 압력으로 유지되고 있어야 한다.
그러나, 다음과 같은 -소방용수 1차측(공급측) 라인의 압력변화. -감압밸브의 누설에 의한 압려상승, -감압밸브 작동 후 발생할 수 있는 압력상승.
문제점으로 인해 2차측의 압력은 설정 압력으로 유지되지 못하고 오랜시간 후에는 감압밸브 1,2차측의 압력이 같아지는 동압상태가 된다.
이 문제점을 릴리프 밸브 부착형 지 에스 감압밸브를 설치하여 해결하면 된다.
(※ 소화용 탬퍼스위치 부착형은 주문사양으로 생산됨. 별도가격)
(※ 압력조절 범위 13kgf/㎠이상 제품은 별도 가격.)
사양
| 형식 NO | SI-809 | ||
|---|---|---|---|
| 적 용 유 체 | 냉ㆍ온수 | ||
| 적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | MAX, 2Mpa(20kgf/㎠) | |
| 적 용 온 도 | 0˚C ~ 80˚C (MAX,120˚C 주문사양) | ||
| 최소작동차압 | 0.5 kgf/㎠ | ||
| 압력조절범위 | 0.5~5 kgf/㎠, 4~7 kgf/㎠ (7~14 kgf/㎠ 주문사양) | ||
| 최소조절유량 | 적용유량의 5% | ||
| 접 속 방 법 | KS관용테이퍼나사(Rc) | KS 10K / 상수도용 플랜지 | KS 20K / 상수도용 플랜지 |
| 내 압 시 험 | 수압 MAX, 20kgf/㎠ | 수압 MAX, 40kgf/㎠ | |
치수
형식NO | SI-806,807,809,810 | |||
SIZE | L | H | H1 | 타공크기 |
50A (2") | 396.0 | 257.5 | 367.0 | Ø1.0 |
65A (21/2") | 420.0 | 271.0 | 357.0 | Ø1.2 |
80A (3") | 452.0 | 331.0 | 381.0 | Ø1.2 |
100A (4") | 539.0 | 359.5 | 412.0 | Ø1.2 |
125A (5") | 655.0 | 447.0 | 616.0 | Ø1.5 |
150A (6") | 746.0 | 517.0 | 603.0 | Ø1.5 |
200A (8") | 842.0 | 596.0 | 769.0 | Ø2.5 |
