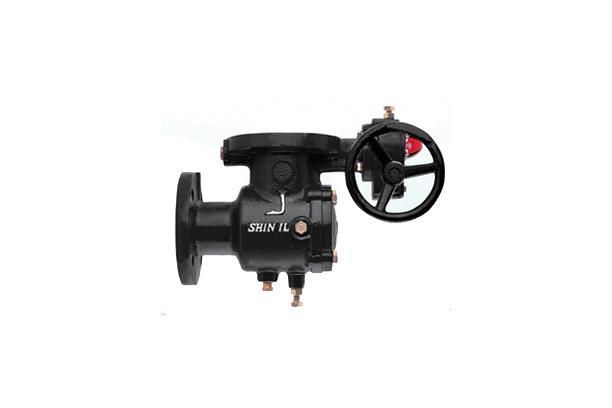

밸브일체형" 썩션 디퓨자 10kgf/cm², 16kgf/cm² [1MPa],[1.6MPa]

썩션 디퓨자에 밸브 기능을 내장한 제품으로 초경량이며 배관 공간과 공수, 설치 부품비를 절감하여 설치할 수 있는 국/내외 최초 개발품이다.

실용신안등록
중화민국특허등록

※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)

밸브 일체형 썩션 디퓨자 사용으로 절약되는 항목

1 _ 입구측 Stop Valve

2 _ 입구측 Pipe 단축

3 _ Reducing Elbow

4 _ Strainer

5 _ Flange

6 _ Gasket, Bolt

7 _ Pipe Support

8 _ 인건비 및 공기단축※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)

특징

펌프의 흡입측에 설치되어 밸브 기능인 유체 유입구 차단기능과 유체내의 이물질을 제거하는 기능을 동시에 갖는다.

경량이며 배관 공간과 공수를 최대한 줄여 설치할 수 있어 설치비 및 자재를 절감할 수 있다.

Body 출구측 내부에 다수의 Guide Plate가 내장되어 있어 유체의 흐름을 안정시켜 주며 Pump를 보호하는 중요한 기능을 한다.

여과망이 2중으로 되어 있어 후레싱후 Mesh(20#)망을 제거하면 Pump의 부하가 현저히 감소된다.

여과망의 개구면적을 크게 하여 압력손실이 매우 적으며 유체 저항이 거의 없고 청소를 쉽게 할 수 있다.

설치위치에 따라 지지대의 높이를 자유로이 조절할 수 있고, Drain 및 Gauge 부착 Boss가 있어 종·횡형 모두 설치할 수 있다.

▶ 음용수 Line에 적합한 에폭시 수지분체도장 제품도 생산됨.(주문사양)

▶ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)

사양

단면도

치수

* 타공스크린크기 : 3.5Ø   *메쉬스크린크기 : 20#
