자동 정유량 밸브 10kgf/cm² [1MPa]
( AUTOMATIC FLOW CONTROL VALVES )
중앙 및 지역난방 배관시 세대별 유량 제어용으로 최대유량을 제한하여 적정한 유량을 배분하고 유량을 자동으로 조절하여 유량의 밸런스를 유지시켜 안정된 시스템을 이룬다.
특징
세대별 유량제어용이며 피스톤과 하우징을 이용한 제품(특허등록)으로 별도의 장치나 분해없이 조절할 수 있는 가변형이다.
1차측 압력 변동시 설정유량 편차 ±5% 이내를 보장하는 유량제어 정밀도가 매우 우수한 제품이다.
세대별 차압 변동시에도 자동조절되어 안정된 시스템을 유지시킨다.

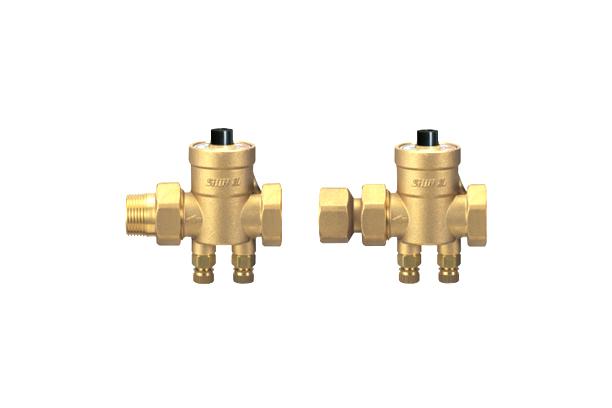

접속방식이 니플형과 소켓형으로 되어 있어 제품설치 및 분해가 용이하며 유지보수가 편리하고 연결부에 따라 선택하여 사용할 수 있다.
밸브 자체에 차압측정이 가능한 테스트 플러그가 장착되어 점검이 용이하고 유량조절위치 표시가 되어있다.
밸브 내부의 디스크와 시트 부위는 유체 유동 해석을 통한 최적의 설계로 유동소음과 진동을 최소화하였다. (특허등록)
SI-1202 제품은 스트레이너가 내장되어 있어 이물질로 인한 오작동을 최소화 할 수 있다.
▶ 특히, 밸브에 누름장치가 있어 배관에 이물질로 인한 고착시 해지가 용이하다.
▶ SI-1204는 다이아후램 타입의 신제품으로 기존 피스톤 타입의 누름장치와 스트레이너 기능이 있으며, 유량조절범위가 증가, 유량편차도 감소되었다.
사양
| 형식 NO | SI-1201, SI-1202 | SI-1204 | |
| 적용유체 | 냉·온수 | ||
| 적용압력 | MAX, 1Mpa(10kgf/cm2) | 1.6Mpa(16kgf/cm2) | |
| 적용온도 | 0℃ ~ 120℃ | ||
| 내압시험 | 수압MAX, 2Mpa(20Kgf/cm2) | 2.6Mpa | |
| 접속방식 | KS 관용 테이퍼 나사(니플형, 소켓형) | ||
| 유량설정차압범위 | 0.4~1.5Kgf/cm2 | 0.3~1.0Kgf/㎠ | |
| 유량편차 | ±5% | ||
| 유량조절범위 | 1.5~13 ℓ/min | 1.5~20 ℓ/min(15A~20A) | |
| 1.5~30 ℓ/min(25A) | |||
| 주요재질 | BODY | FORGED BRASS | CAC203 |
| PISTON | BRASS BAR | STS304 | |
| HOUSING | FORGED BRASS | - | |
| DIAPHGRAM | - | EPDM | |
| SPRING | STS304 | ||
| SCREEN(SI-1202, 1204) | STS304 | ||
| PACKING & O-RING | EPDM | ||
외형도
치수
| 형식 | SI-1201 | SI-1202 | SI-1204 | 공통 | ||||||||||
| SIZE | L | L1 | H | H1 | L | L1 | H | H1 | L | L1 | H | H1 | d | d1 |
| 15A(1/2″) | 97 | 88 | 84 | 44 | 115 | 108 | 84 | 44 | 113 | 116 | 89 | 34 | Rc1/2″ | R1/2″ |
| 20A(3/4″) | 101 | 93 | 84 | 42 | 118 | 109 | 84 | 42 | 125 | 125 | 89 | 34 | Rc3/4″ | R3/4″ |
| 25A(1″) | 107 | 98 | 84 | 39 | 124 | 114 | 84 | 39 | 135 | 144 | 92 | 35 | Rc1″ | R1″ |
