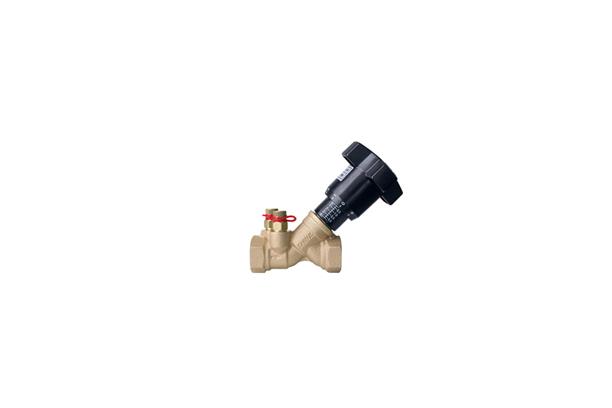

수동밸런싱 밸브
Model Name
SI-901
Series
-
Data
-
Manufacturer information
provider logo
SHINIL VALVEPipe fitting and Faucet valve manufacturer, GS reducing valve, Pipe one check valve, Manual balancing valve and more
Problem with product info?
Update request
Manufacturer
SHINIL VALVE
Brand
-
SKU
129560
Product Name
수동밸런싱 밸브
Model Name
SI-901, SI-902, SI-903
Size
-
Weight
-
Product Details

수동밸런싱 밸브 25kkgf/cm² ,10kgf/cm² ,20kgf/cm² [2.5MPa],[1MPa],[2MPa]

아파트ㆍ빌딩 등에 있어서 각층 또는 분지관마다 유량을 조절할 수 있는 밸브로서, 실내온도를 균일하게 유지시키기 위하여 냉/난방기를 필요이상으로 개폐하는 등의 에너지 손실을 최소화 할 수 있다.








특징

밸브의 핵심부품인 디스크, 디스크하부 등은 유체 유동 해석(CFD)을 통한 특수설계로유량의 미세조정을 가능케 하였고, 공동현상에 의한 유동소음을 최소화 하였다.

핸들은 사용자의 최대편리성을 감안하여 미세조정을 위해 설계되며, 내마모성, 내부식성 및 수치안정성을 고려하였다.

유량조절 기능 외에 유량조절위치 메모리, 차압측정, STOP밸브등의 기능을 가지고 있다.

나사식은 몸통이 청동으로 되어 있어 내식성이 우수하며 특히 오리피스 인서트를 삽입하여 고객이 원하는 유량을 보장하고 측정 및 확인이 용이하다.

플랜지식은 내부품이 스테인리스스틸, 황동봉 등으로 되어 내식성이 강하며 특히 디스크 외부에 다수의 홈을 특수 설계하여 유동 소음을 최소화한 제품이다. 오리피스 인서트를 내장하여 고객이 원하는 유량 및 측정 확인을 보장한다.




사양

형식 NO

SI-901

SI-902

SI-903

적 용 유 체

냉ㆍ온수

적 용 압 력

Max, 25Kgf/㎠

Max, 10Kgf/㎠

Max, 20Kgf/㎠

적 용 온 도

0℃ ~ 120℃

내 압 시 험

수압MAX, 35kgf/㎠

수압MAX, 20kgf/㎠

수압MAX, 30kgf/㎠

접 속 방 식

KS 관용 테이퍼 나사(Rc),

NPT 나사(주문사양)

KS 10K FF,

ANSI 플랜지(주문사양)

KS 20K RF,

ANSI 플랜지(주문사양)

BODY

CAST BRONZE

DUCTILE IRON

DUCTILE IRON

DISC

Teflon & Forged Brass

Teflon & SSC13

Teflon & SSC13

STEM

BRASS BAR

BRASS BAR

BRASS BAR

ORIFICE

BRASS BAR

BRASS BAR

BRASS BAR

STS 304(350A 이상)





단면도





치수

UNIT : mm

형식NO

SI-901

형식NO

SI-902,903

SIZE

L

H

d

SIZE

L

H

d

902

903

15A(1/2")

84

112

Rc1/2"

65A(2 1/2")

261

261

265

PF1/8"

20A(3/4")

88

113

Rc3/4"

80A(3")

293

293

277

PF1/8"

25A(1")

100

115

Rc1"

100A(4")

330

330

309

NPT 1/4"

32A(1 1/4")

118

135

Rc1 1/4"

125A(5")

370

370

321

PF1/8"

40A(1 1/2")

132

138

Rc1 1/2"

150A(6")

427

427

362

PF1/8"

50A(2")

160

151

Rc2"

200A(8")

530

530

443

PF1/8"

250A(10")

651

651

533

PF1/8"

300A(12")

740

740

563

PF1/8"

350A(14")

757

771

701

NPT 1/4"

400A(16")

850

916

797

NPT 1/4"

450A(18")

943

975

895

NPT 1/4"

500A(20")

1026

1060

934

NPT 1/4"
