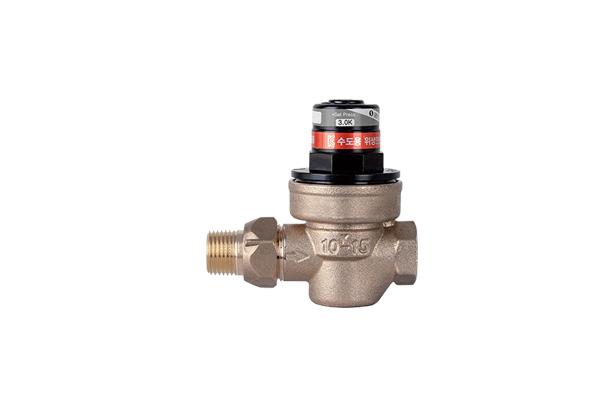

세대별 급수용 감압밸브 10kgf/cm² [1MPa]
아파트, 중ㆍ고층 빌딩 등에 사용하는 세대별 급수용 감압밸브로 초소형경량으로 취급이 간편하며 최적의 압력조건으로 제어성과 신뢰성을 갖는 직동식 물용 감압밸브이다.
실용신안등록
특징
세대별 감압밸브로서 빌딩, 아파트 또는 일반가정용으로 사용되는 제품으로 층별압력 편차로 인한 유량 불균형 문제인 기존 급수방식의 문제점을 완전히 해결하였고 1차측의 압력변화에도 2차측 압력이 일정하게 유지된다.
콤팩트한 구조로 유량조절 범위가 넓으며 소량의 유량제어도 가능하고 가격이 저렴하다.
다이아후렘은 "EPDM"재질에 특수부직포를 삽입하여 내구성이 우수하며 고온(100˚C 이하)에 의한 변형이 없다.
배관작업이 간편한 니플 Type과 소켓 Type도 있다.
▶ 첵크장치가 내장된 제품도 생산되어 유량계의 공회전을 방지한다. (주문사양)
▶ 압력계 설치용 플러그가 있어 필요에 따라 별도의 압력계 설치가 가능하다.(SI-802 주문사양)
▶ SI-803G는 제품의 설계를 보완, 변경하여 유량 증대를 이루었다.
사양
형식 NO | SI-803B | SI-803A, SI-803G | SI-803S | |
적 용 유 체 | 냉ㆍ온수 | |||
적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | |||
압 력 조 절 범 위 | 0.5~4.0Kgf/㎠, 3.5~5.0Kgf/㎠ | |||
적 용 온 도 | 0°C~80°C | |||
내 압 시 험 | 수압 MAX, 2Mpa(20 Kgf/㎠) | |||
접 속 방 법 | KS 관용 테이퍼 나사(Rc), NPT나사(주문사양) | |||
주 요 재 질 | BODY | CAST BRASS, BRONZE | CAST BRASS | SSC13 |
압력조절 구동부 | DIAPHRAGM [EPDM or H.NBR] | |||
SEAT | STS304 | |||
DISC | BRASS and VITON, EPDM | STS304 | ||
SCREEN | STS304 | |||
SPRING | STS304 | |||
단면도
치수
| 형식NO | SI-803B | SI-803A | SI-803G | SI-803S | 공통 | ||||||||||
| SIZE | TYPE | L | H1 | H2 | L | H1 | H2 | L | H1 | H2 | L | H1 | H2 | d | d1 |
| 15A(1/2″) | 니플형 | 93 | 69 | 103 | 93 | 68 | 91 | 98 | 73 | 95 | 98 | 74 | 96 | Rc1/2″ | R1/2″ |
| 첵크내장형 | 103 | 69 | 103 | 103 | 68 | 91 | 108 | 73 | 95 | 108 | 74 | 95.5 | Rc1/2″ | R1/2″ | |
| 20A(3/4″) | 니플형 | 97 | 69 | 103 | 102 | 68 | 91 | 107 | 96 | 74 | 107 | 74 | 96 | Rc3/4″ | R3/4″ |
| 첵크내장형 | 108 | 69 | 103 | 113 | 68 | 91 | 118 | 96 | 74 | 118 | 74 | 95.5 | Rc3/4″ | R3/4″ | |
