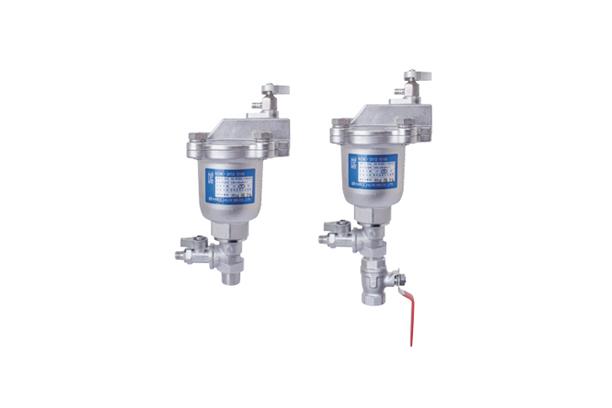

다기능 자동공기배출 밸브 10kgf/cm² [1MPa], 20kgf/cm² [2 MPa]
공기배출 밸브에 3가지 (스트레이너,수동브레인, 체크장치) 기능을 추가 장착한 제품으로 각 기능을 완벽히 수행하는 다기능 자동공기배출 밸브이다.
특허등록
특징
- 공기배출 밸브에 스트레이너,수동드레인,첵크장치등의 기능을 추가 장착한 제품으로 각 기능을 완벽히 수행한다.
- 공기배출이 매우 원활하여 KS규격치보다 배출량이 우수하다.
- 몸체는 황동단조품으로 내압성이 강하며 내부품은 Stainless Steel로 되어있어 내식성,내구성이 우수하다.
- 내,외부에 니켈 도금이 되어 있어 부식이 없고 외관이 미려하다.
- 공기배출 밸브에 스트레이너와 수동드레인밸브를 장착하여 이물질 청소를 간편히 할 수 있으며 시공이 용이하고 시공비를 절감할 수 있어 매우 경제적이다.
- SI-705B는 에어 분쇄 스매셔가 내장된 볼밸브가 부착되어 있어 사용이 편리하며 공기배출 능력이 탁월하다.
- SI-708은 고압용(20K이하)에 사용되며 대용량 공기 배출이 가능하고 몸체 및 내부품은 Stainless Steel로 되어 있어 내식성, 내구성이 매우 우수하다.
▶ SI-705B 볼 밸브 일체형 제품은 볼 밸브의 별도 설치가 필요없어 설치가 간편하다.
▶ 자동공기배출 밸브 입구측에 사용되는 볼 밸브는 내경 Ø11.0이상 (Full Bore Type)이 되는 제품을 사용해야 에어 배출량이 우수하다.
사양
형식 NO | SI-705, SI-705B | SI-708, SI-708B | |
적 용 유 체 | 냉ㆍ온수, 중온수 | ||
적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | MAX, 2Mpa(20kgf/㎠) | |
적 용 온 도 | 0˚C ~ 120˚C | ||
내 압 시 험 | 수압MAX, 2Mpa(20kgf/㎠) | 수압MAX, 3Mpa(30kgf/㎠) | |
접 속 방 식 | KS 관용테이퍼 숫나사(R) | ||
주 요 재 질 | BODY | FORGED BRASS | SSC13(스테인리스 스틸) |
COVER | FORGED BRASS | SSC13(스테인리스 스틸) | |
FLOAT | P.P | P.P or STS304 | |
PACKING & O-RING | EPDM or SILICONE | ||
단면도
공기 배출 용량표
치수
| 형식NO | SI-705 | SI-705B | SI-705B (밸브일체형) | SI-708 | SI-708B | |||||||||||||||
| SIZE | D | L | H | d | D | L | H | d1 | D | L | H | d1 | D | L | H | d | D | L | H | d1 |
| 15A | 52 | 57 | 137 | R1/2″ | 52 | 57 | 188 | Rc1/2″ | 52 | 63 | 151 | Rc1/2″ | 104 | 60 | 212 | R1/2″ | 104 | 60 | 264 | Rc1/2″ |
| 20A | 52 | 57 | 137 | R3/4″ | 52 | 57 | 193 | Rc3/4″ | - | - | - | - | 104 | 60 | 214 | R3/4″ | 104 | 60 | 269 | Rc3/4″ |
| 25A | 53 | 57 | 165 | R1″ | 52 | 57 | 224 | Rc1″ | - | - | - | - | - | - | - | - | - | - | - | - |
