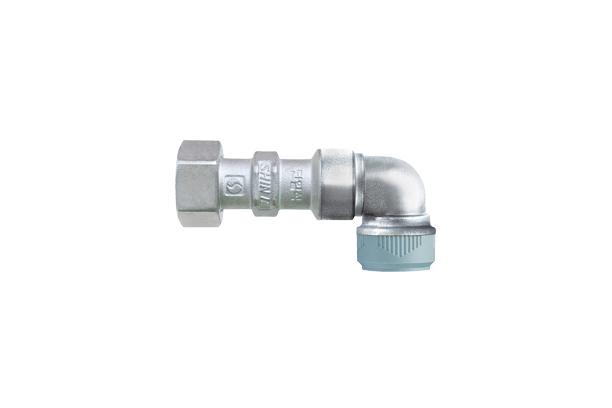

수도용 역류방지 밸브 (엘보체결형)
수돗물의 공급이 직결 급수식으로 바뀌어 오폐수 역류 및 수질 오염의 사고가 우려되고 있다. 보다 안전하고 깨끗한 수돗물을 안심하고 사용할 수 있게 확실한 역류 방지가 되는 밸브이다.
특징
배수관에서 분기한 50mm 이하의 급수관에 사용되는 엘보체결형 이중식 역류방지 밸브이다.
수돗물의 역류로 인한 오염방지 및 안전한 수돗물 공급을 위해 2006년 6월 30일 수도법 시행령 개정으로 역류방지 밸브의 설치가 법적 의무화 되어 개발 된 밸브이다.
지중 매립형 보호통(일반주택) 및 벽체 매립형(공동주택) 등의 계량기 2차측에 사용하며 엘보체결형으로 별도의 부품이 필요없고, 체결방식이 PB식과 링조인트식 2가지로 되어있어 설치가 편리하다.
신규 및 기존 계량기 보호통 모두 설치가 간편하고 계량기의 공회전을 방지하며 계량기 교체시에도 세대내의 잔여 수돗물이 차단되어 편리하다.
몸통 및 내부품이 스프링 등의 재질이 스테인레스 스틸로 제작되어 외관이 미려하며 내구성 및 내식성이 매우 우수하고, 위생안전 기준에 적합하여 인체에도 무해 하다.
수도용 역류방지 밸브의 핵심 부품인 스프링은 20만회 이상의 내구성 시험을 거쳐 설계되어 미압에서도 역류방지 성능이 매우 우수하다.
PB식 제품의 PB부품은 KS기준에 적합하다.
사양
형식NO | SI-105 (PB) | SI-109(PB, 링조인트) | |
적 용 유 체 | 냉ㆍ온수 | ||
적 용 압 력 | MAX, 0.75 Mpa (7.5kgf/㎠) | ||
최고 허용 압력 | MAX, 1MPa(10kgf/㎠) | ||
적 용 온 도 | 0°C~80°C | ||
접 속 방 법 | KS관용테이퍼나사(Rc), PB 연결구 | ||
최소 작동 차압 | 0.04 ~ 0.07 kgf/㎠ | ||
주 요 재 질 | BODY, UNION NUT | SSC 13 (스테인리스 스틸) | CAST BRONZE |
SPRING | STS 304 | ||
CATRIDGE | POLYOXYMETHYLENE (POM) | ||
PACKING, O-RING | EPDM | ||
PB CAP | Polybutylene(PB수지) | ||
단면도
치수
UNIT : mm
형식NO | SI-105, 109 | ||||||||
SI-105 (PB) | SI-109 (PB, 링조인트) | d | d1 | d2 | |||||
SIZE | L | H1 | H2 | L | H1 | H2 | |||
15A(1/2") | 80.0 | 37.0 | 24.0 | 80.0 | 35.0 | 36.0 | PF 3/4" | PB 16mm | Rc 1/2" |
15A x 20A (1/2" X 3/4") | 80.0 | 38.0 | 27.0 | 80.0 | 38.0 | 40.0 | PF 3/4" | PB 20mm | Rc 3/4" |
※기타 규격품은 별도문의 바랍니다.
