Product Name

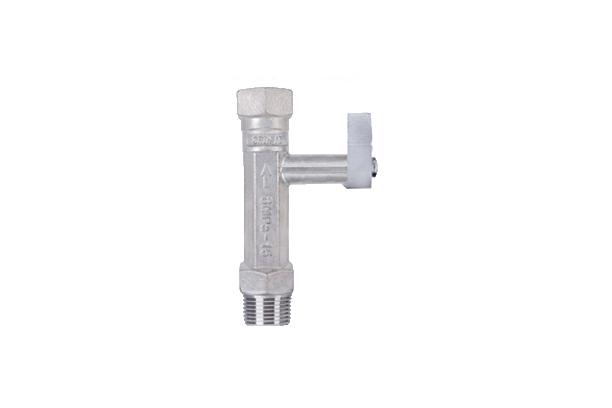

사이펀밸브
Model Name
SI-302
Size
-
Weight
-
Product Details
사이펀 밸브 30kgf/㎠ [3MPa]
압력게이지 보호용 개폐 밸브로서 압력게이지의 고장과 파손을 방지하며 개폐기능을 가진 밸브이다.
특징
사이펀밸브는 배출압력을 감소 시킴으로써 압력게이지를 물충격에 의한 고장 및 파손에서 보호할 수 있는 제품이다.
밸브 본체의 입구측에 Ball Valve 장치가 내장 되어있어 밸브의 개폐 및 조절을 신속히 할 수 있으며 개폐 여부를 육안으로 확인 할 수 있다.
몸통이 스테인리스 스틸로 되어 있어 견고하며 내식성, 내마모성이 탁월하고 외관이 미려하다.
유지, 보수 및 관리가 편리하고 설치공간이 축소된다.
사양
| 형식NO | SI-302 | |
|---|---|---|
| 적 용 유 체 | 냉ㆍ온수, 기름 | |
| 적 용 압 력 | MAX, 3Mpa(30kgf/㎠) | |
| 적 용 온 도 | 0℃ ~ 120℃ | |
| 내 압 시 험 | 수압MAX, 4Mpa(40kgf/㎠) | |
| 접 속 방 식 | KS 관용테이퍼나사 | |
| 주 요 재 질 | ORIFICE | SSC 13 (스테인리스 스틸) |
| BALL | BRASS (니켈크롬 도금) | |
| SEAT | PTFE | |
| O-RING | EPDM | |
| HANDLE | AL (니켈 도금) | |
단면도
치수
| 형식NO | SI-302 | |||
| SIZE | H | L | d | d1 |
| 15A x 10A (1/2″ x 3/8″) | 49.5 | 95 | R 1/2″ | PF 3/8″ |
| 15A x 8A (1/2″ x 1/4″) | 49.5 | 95 | R 1/2″ | PF 1/4″ |
