-고급 텅스텐 카바이드 소재를 사용하여 주강, 주철, 스테인레스 강, 인코넬, 열처리 강 등의 난삭재 가공에 최적

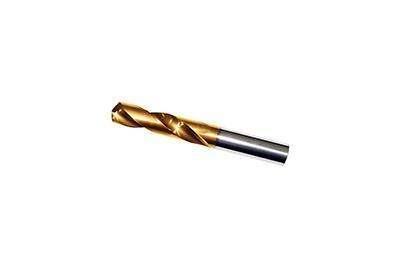

-By using high quality tungsten carbide, URT drill is most suitable for cutting cast steel, cast iron, stainless steel, inconel and heat treated steel.
-비틀림각 (HELIX Angle) : 30˚
-날끝각 (Point Angle) : 140˚
-자루 직경 공차 (Shank DIA. Tolerance) : h6
-드릴 직경 공차 (Drill DIA. Tolerance) : m7
-Surface-Treatment : Non-Coating도 가능함
-드릴의 선단에 절삭 이론 원리를 이용한 New Design 채택
-New Design으로 별도의 Centering과 Reaming이 필요없음
-인성과 내마모성이 우수한 초미립자 고급재질을 사용, 공구의 수명을 향상하여 무인작업이 가능
-Bush(부시)의 사용 없이 기존 드릴보다 고정밀 가공이 가능
-By using the machining theory, new design of drill is adopted.
-Self centering and good finishing - Centering and reaming is is not required.
-Excellent toughness and abrasion resistance improve tool life and URT drill is suitable for automatic process.
-Achieve more precise hole without using guide bush.
long series
| 모델번호 EDP NO. |
드릴직경 (D1) Drill Diameter |
날길이 (L1) Flute Length |
온길이 (L) Overall Length |
생크직경 (D) Shank Diameter |
나선 Helix |
경도 Hardness |
Length type Length type |
|---|---|---|---|---|---|---|---|
| CUBL 5040 | 4.0 | 35 | 75 | 4.0 | 30 | 60 | 5XD |
| CUBL 5041 | 4.1 | 35 | 75 | 4.0 | 30 | 60 | 5XD |
| CUBL 5042 | 4.2 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5043 | 4.3 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5044 | 4.4 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5045 | 4.5 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5046 | 4.6 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5047 | 4.7 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5048 | 4.8 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5049 | 4.9 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5050 | 5.0 | 45 | 80 | 5.0 | 30 | 60X76 | 5XD |
| CUBL 5051 | 5.1 | 45 | 80 | 5.0 | 30 | 60 | 5XD |
| CUBL 5052 | 5.2 | 50 | 80 | 6.0 | 30 | 60 | 5XD |
| CUBL 5053 | 5.3 | 50 | 80 | 6.0 | 30 | 60 | 5XD |
| CUBL 5054 | 5.4 | 50 | 80 | 6.0 | 30 | 60 | 5XD |
