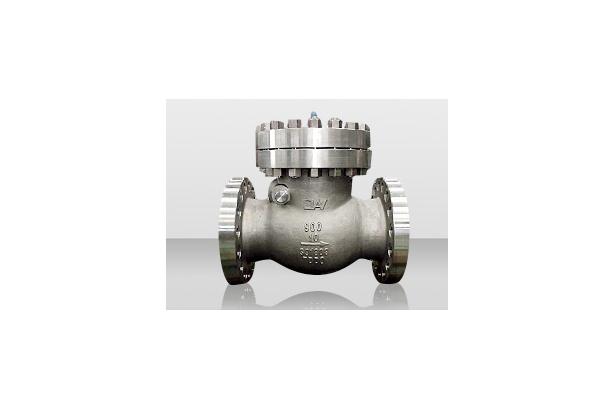

제품명 | 스윙 체크 밸브 |
크기 | - |
재질 | Cast carbon, Alloy, Stainless steel |
제품 특징
스윙 체크 밸브 : 볼트 커버, 스윙 타입 디스크, 내부 힌지 핀타입, 외부 힌지 핀타입
Basic Design
End connection
- R.F Flanged ends
- B.W Ends
- R.T.F flanged ends
- size26" and larger, flanged ends according to API605 or ASME B16.47 Series A(MMS SP-44), Series B(API605)
표준 소재 명세
No. | PART NAME | CARBON STEEL | ALLOY STEEL | S. STEEL | |||
WCB | LCB | WC6 | WC9 | C5 | CF 8M | ||
1 | BODY | A216 Gr WCB | A352 Gr LCB | A217 Gr WC6 | A217 Gr WC9 | A217 Gr C5 | A351- CF8M |
2 | COVER | A216 Gr WCB | A352 Gr LCB | A217 Gr WC6 | A217 Gr WC9 | A217 Gr C5 | A351- CF8M |
3 | DISC | A217 CA15 | A352 CF8 | A217 CA15 | A217 CA15 | A217 CA15 | A351- CF8M |
WCB+13CR | LCB+304SS | WC6+13CR | WC9+13CR | C5+13CR | |||
4 | SEAT RING | A105+STL#6 | 304SS+STL#6 | 304SS+STL#6 | 304SS+STL#6 | 304SS+STL#6 | 316SS+STL#6 |
5 | HINGE PIN | A479 Gr410 | A276 Gr304 | A479 Gr410 | A479 Gr410 | A479 Gr410 | A276 Gr316 |
6 | ARM | A216 Gr WCB | A352 Gr LCB | A217 Gr WC6 | A217 Gr WC9 | A217 Gr C5 | A351- CF8M |
7 | DISC NUT | A194 8 | A194 8 | A194 8 | A194 8 | A194 8 | A194 8M |
8 | WASHER | 304SS | 304SS | 304SS | 304SS | 304SS | 316SS |
9 | COVER BOLT | A193 B7 | A320 L7 | A193 B16 | A193 B16 | A193 B16 | A193 B16 |
10 | COVER NUT | A194 2H | A194 4 | A194 4 | A194 4 | A194 4 | A194 4 |
11 | PLUG | A307 B | A276 Gr304 | A479 Gr410 | A479 Gr410 | A479 Gr410 | A276 Gr316 |
12 | PLUG GASKET | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
13 | SPLIT PIN | 304SS | 304SS | 304SS | 304SS | 304SS | 304SS |
14 | EYE BOLT | A105 | A105 | A105 | A105 | A105 | 304SS |
15 | GASKET | GRAPHITE WITH S.S SPIRAL WOUND or METAL RING | |||||
16 | NAME PLATE | REQUIREMENT |
Note.
- 사이즈와 압력 등급에 관하여 구조와 원재료는 다를 수 있으며, 통지 없이 바뀔 수도 있습니다.
- 이것은 생산 가능한 소재의 총괄 리스트가 아닙니다.
- STL: SELLITE #6
