제품 상세 정보

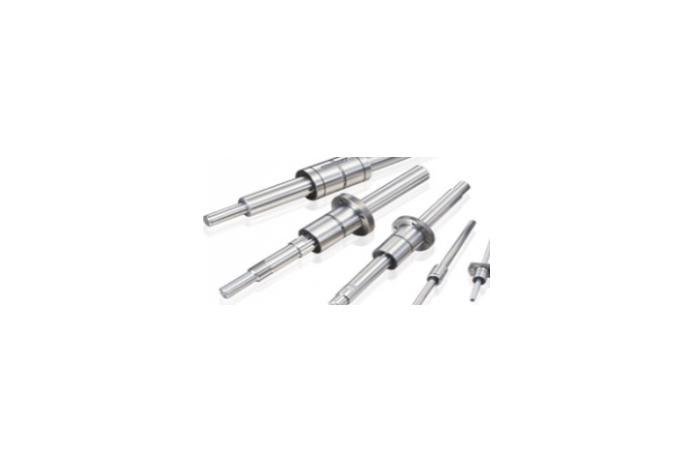

BALL SPLINE


볼스플라인

NB 볼스플라인은 볼의 구름 운동을 이용한 직선 운동기구입니다.
레이디얼 하중과 토크를 동시에 받을 수 있기 때문에 반송 장치 및 로봇 등 폭 넓은 분야에서 사용됩니다.



제품 상세 설명

NB볼스플라인은 전송홈을 가진 스프라인 샤프트와 너트로 구성되어 있습니다.
스프라인 너트내부에는 리테이너, 사이드링, 볼이 조립되어 있고, 매끄럽게 움직이도록 설계, 제작되어 있습니다.



부하용량이 크고 수명이 길다
궤동면(軌動面)은 볼의 지름에 가까운 R형상으로 정밀연삭 가공되어 있기 때문에 볼의 접촉면적이 넓어서 부하용량이 크고, 수명이 깁니다.

추가가공이 용이
NB볼스프라인에서는 둥근축에 전송홈을 설치한 형상을 채택하고 있으므로 여러 가지 가공을 용이하게 할 수 있어 폭 넓은 분야에 사용할 수 있습니다.

풍부한 제품구성
NB에서는 크기에 따라 4~100까지 총 16사이즈 이며, 너트형상은 원통형(SSP,SSPM), 플랜지형(SSPF,SSPT), 블록형(SPA,SSA-W,SSPB)의 7종류 입니다. 또 마르텐사이트계 스텐레스강(SUS 440C상당)제의 원통형(SSPS),플랜지형(SSPFS)도 준비되어 있어 용도에 따라 선정할 수 있습니다.

고정도의 토오크 전달이 가능
축과 실린더의 전송홈이 적합한 접촉각으로 볼을 조정하고 있기 때문에 1축으로도 토오크를 전달하는 것이 가능합니다. 또 예압을 전달하는 회전방향의 틈을 제로로 하는것에 따라 강성을 높이거나 정확한 회전위치를 결정하는것이 가능합니다.

고속운동, 고속회전이 가능
실린더가 콤팩트하고, 밸런스가 좋아, 고속운동이나 고속회전운동시에도 충분히 성능을 발휘합니다.


Basic Structure of NB BALL SPLINE
