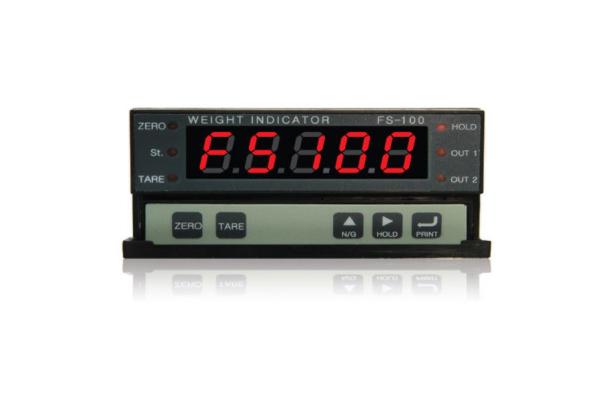

FS-100
Uses 용도
- 각종 계측 · 계량기
- 산업용 스케일
Characteristic 특징
- DIN 규격에 의한 콤팩트 한 외관 ( DIN 48 X 96 부착방식)
- 메세지 표현 기능이 첨가되어 조작의 편리성 및 정확성을 향상 시켰습니다.
- 각각의 키 기능을 사용 또는 사용금지 시킬 수 있습니다.
- 최대표시 분해능 1/30,000
- 등가입력
- 단위계 변경 가능 kg, ton, lb, g (통신 및 프린터 출력 시 )
- 다양한 추가기능에 의한 사용자의 기능선책 및 기능 추가 용이
(시리얼통신 RS-485, 시리얼 프린터, 아날로그출력)
Specification 사양
1. Analog Input & A/D Conversion |
|
입력 감도 |
0.2uV/D |
영점 허용 범위 |
0mV ~ 1.5mV |
로드셀 인가 전압 |
Dc 5V |
최대 로드셀 입력 전압 |
32mV |
온도 계수 |
± 20 PPM /C |
입력 노이즈 |
± 0.5 uv p.p |
입력 임피던스 |
10M 이상 |
A/D 변환속도 |
80/SEC |
A/D 분해능 |
24Bit |
비 직선성 |
0.005% HOLDS |
2. DITAL |
|
최대 표시값 |
"99999" |
한눈의 값 |
x1, x2, x5, x10, x20, x50 |
표시기 |
7-Segment, 5digit 적색 LED 표시기 |
Data Back-up |
영구 기록 |
3. 일반사항 |
|
사용 전력 |
DC 12[v]~24[v] 5W. |
제품 중량 |
300g 이하 |
사용 온도 |
-10c ~ 40c |
사용 습도 |
85% RH 이하 |
제품 크기 |
48 x 96 x 112(mm) |
4. 옵션 (Option) |
|
OP-100 |
RS-485 |
OP-101 |
아날로그 출력(4mA~20mA) |
OP-102 |
2입력 |
OP-103 |
모드버스통신 |
Dimension 외형 및 장착규격
FS-100R 소형 리모트 디스플레이
Interface
- RS-232C, RS-485
통신 기본 장착
Uses 용도
- 인디케이터와 연결 중량값을 원거리에서 볼 수 있게 함
- 소형이라 협소한 곳에 여러대를 사용할 수 있음.
