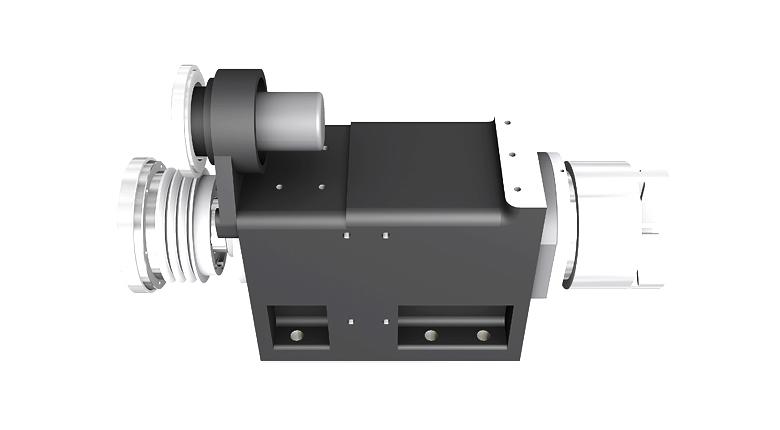

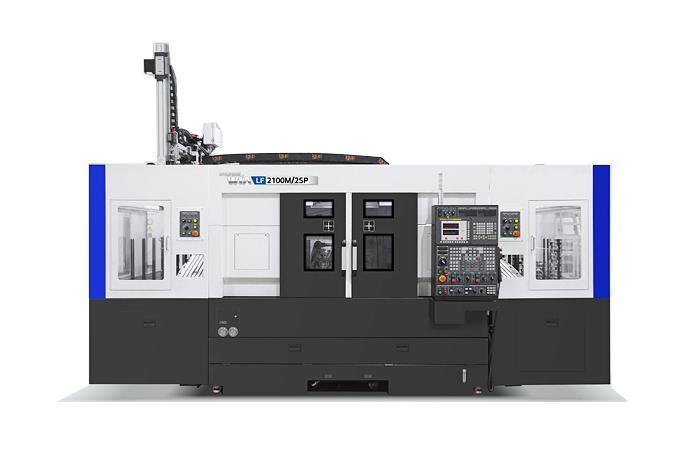

고출력의 Built-in 주축 모터채용

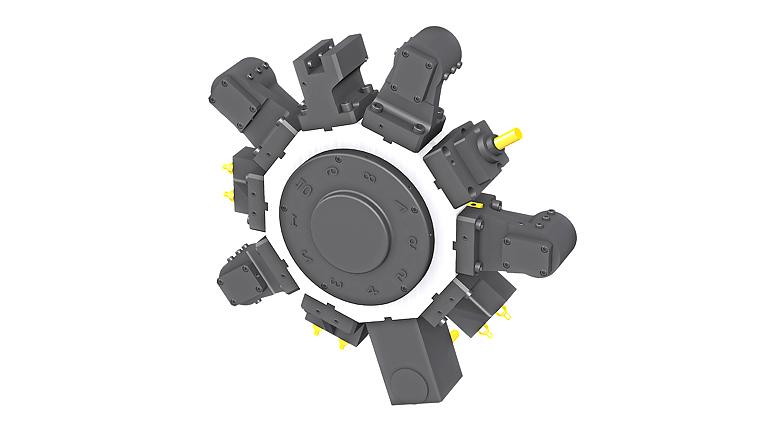

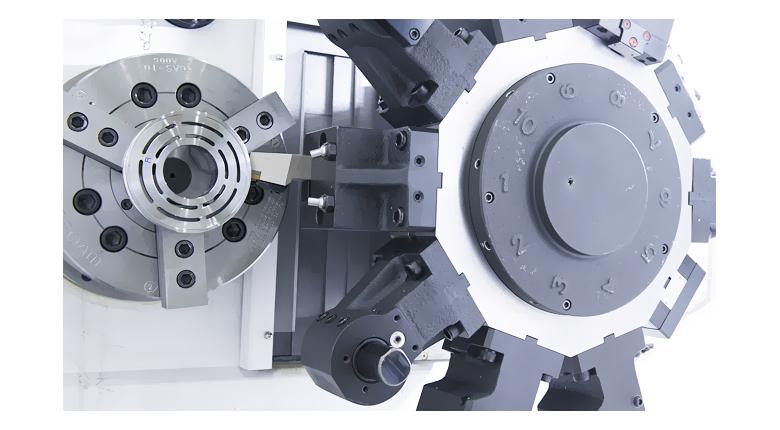

고강성의 서보 터렛 장착
열변위 방지를 위한 대칭형 주축대
양단 고정방식의 X 축 Ball Screw

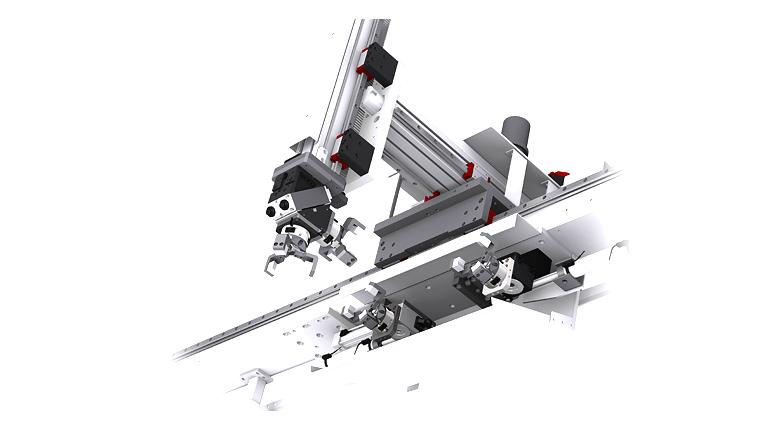

고속 Gantry Loader 채용으로 Cycle Time 최소화

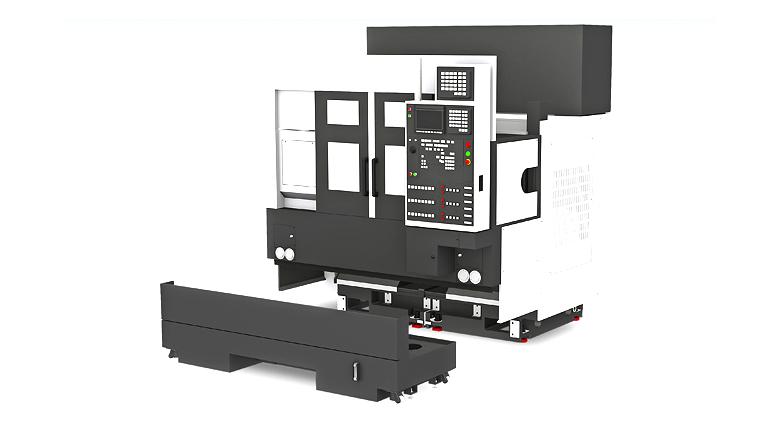

분리형 Bed구조로 진동 최소화
Description | Unit | LF2000/2SP | LF2000M/2SP | LF2500 /2SP | LF2500M /2SP |
최대가공경 | mm | 390 | 390 | 400 | 400 |
최대가공길이 | mm | 150 | 150 | 250 | 250 |
척사이즈 | inch | 8″ | 8″ | 10″ | 10″ |
주축 구동방식 | - | Built in | Built in | Built in | Built in |
주축 회전수 | r/min | 4,500 | 4,500 | 3,600 | 3,600 |
주축 출력 | kw | 11.7/15 | 11.7/15 | 28/36.2 | 28/36.2 |
주축 토크 | N.m | 200/256 | 200/256 | 300/384 | 300/384 |
최대이송거리(X/Z) | mm | 200/250 | 195/250 | 230/360 | 230/360 |
급 이송속도(X/Z) | m/min | 24/24 | 24/24 | 24/24 | 24/24 |
슬라이드 방식(축) | - | BOX | BOX | BOX | BOX |
공구보유수 | EA | 2 x 10 | 2 x 10 | 2 x 12 | 2 x 12 |
공구크기 | mm | 25/40 | 25/40 | 25/50 | 25/50 |
회전공구 회전수 | r/min | - | 4,000 | - | 3,000 |
CNC | - | S840D | S840D | S840D | S840D |
