가공 생산성 향상을 위한 Cycle time 단축구조

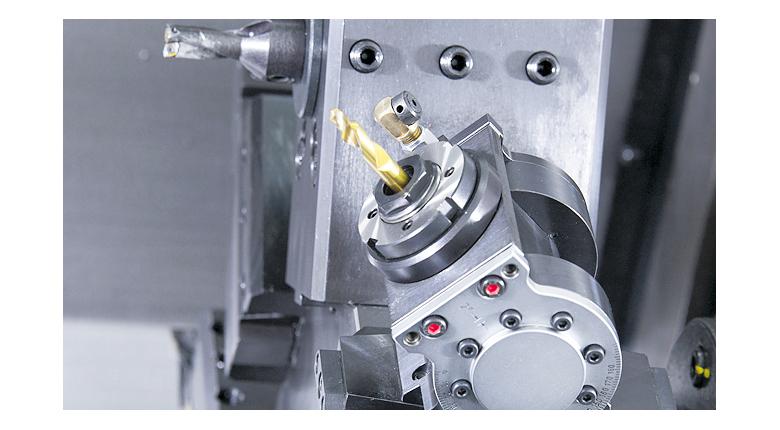

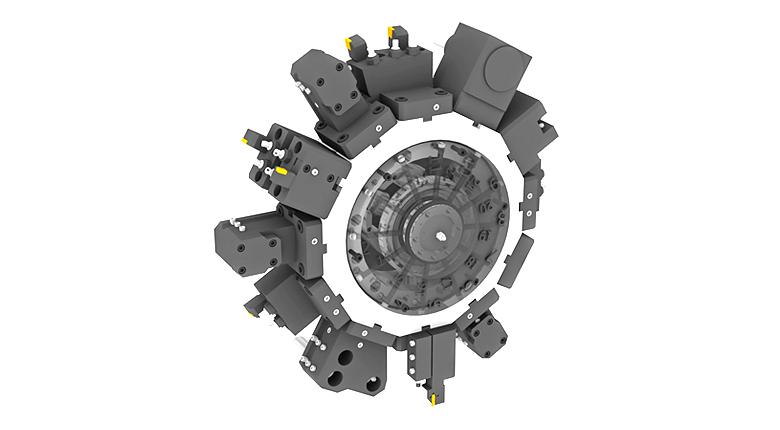

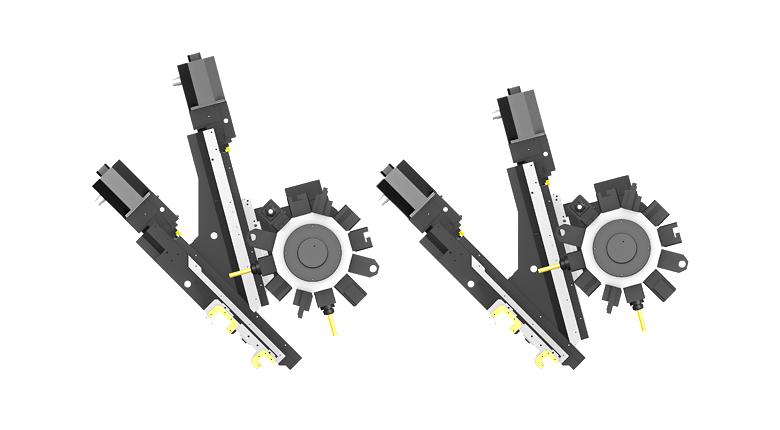

보상형 Y축 제어방식의 BMT65P 공구대로 복합가공실현

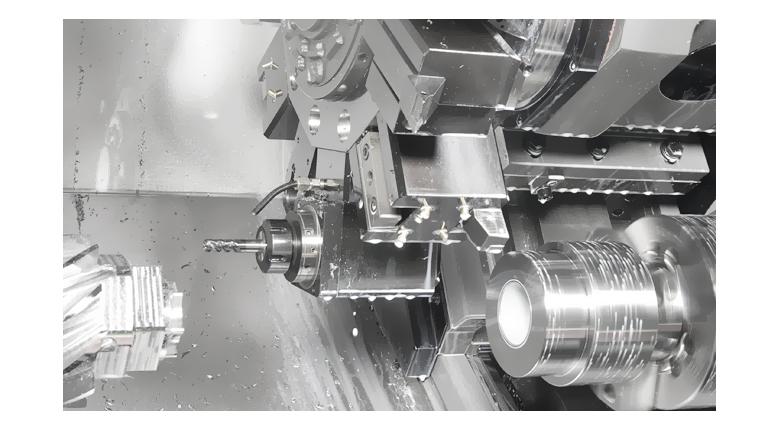

Main Spindle 및 Sub Spindle과의 동기제어로 공정의 집약화 실현

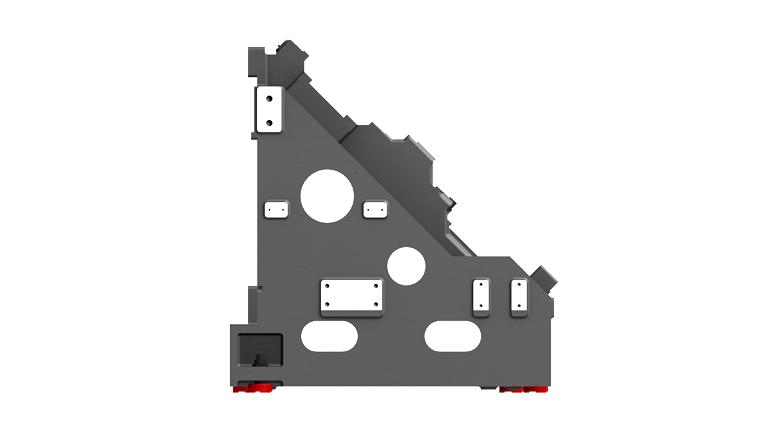

박스가이드웨이 적용을 통한 중절삭능력 강화
윤활 장치의 전면 집중화를 통한 보수성 향상

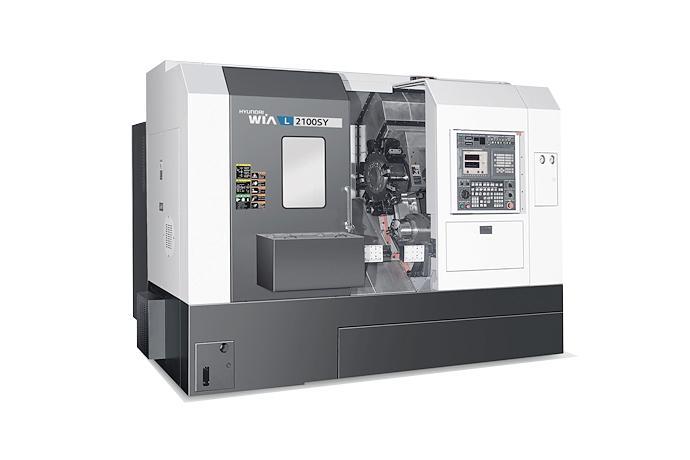

Description | Unit | L2100Y | L2100SY |
최대가공경 | mm | 335 | 335 |
최대가공길이 | mm | 455 | 455 |
척사이즈 | inch | 8″ | Main 8″ Sub 6″ |
주축 구동방식 | - | Belt | Belt |
주축 회전수 | r/min | 4,500 | 4,500 |
주축 출력 | kw | 11/15 | 11/15 |
주축 토크 | N.m | 186.5/254.2 | 186.5/254.2 |
최대이송거리(X/Y/Z) | mm | 210/100/540 | - |
최대이송거리(X/Y/Z/ZB) | mm | - | 210/100/580/500 |
급 이송속도(X/Y/Z) | m/min | 18/12/24 | - |
급 이송속도(X/Y/Z/ZB) | m/min | - | 18/12/24/24 |
슬라이드 방식(축) | - | BOX | BOX |
공구보유수 | EA | 12 | 12 |
공구크기 | mm | 25/50 | 25/50 |
회전공구 회전수 | r/min | 5,000 | 5,000 |
