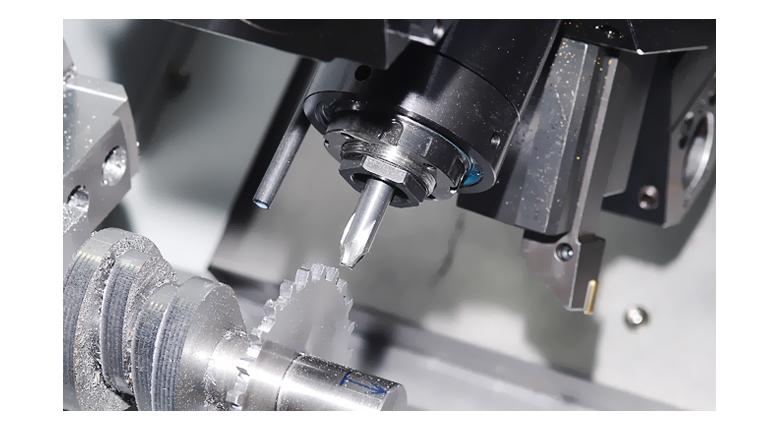

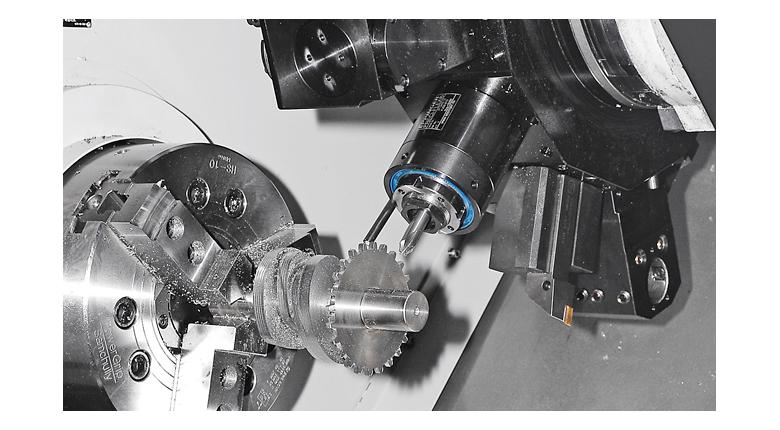

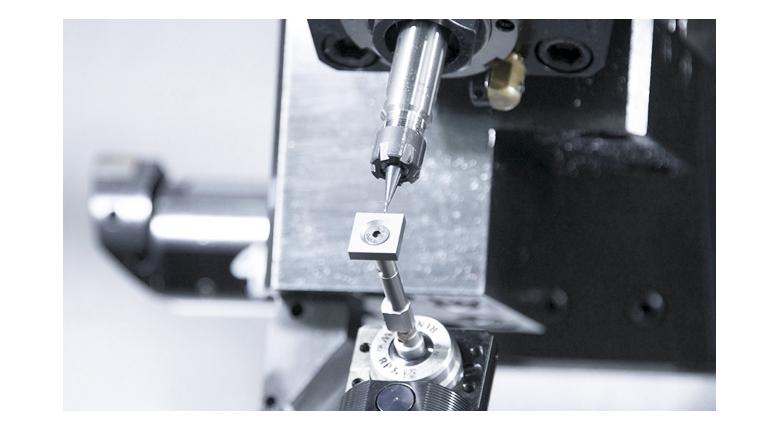

직교형 Y축 설계로 고정도 Y축 복합가공 가능

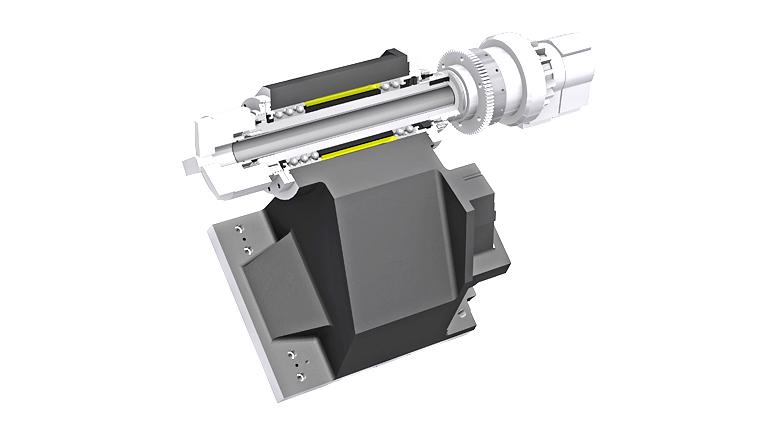

앵귤러 볼베어링을 채택한 고강성, 저발열 주축대
서브스핀들 적용을 통한 공정집약화 실현 (L150SY/200SY/250SY)

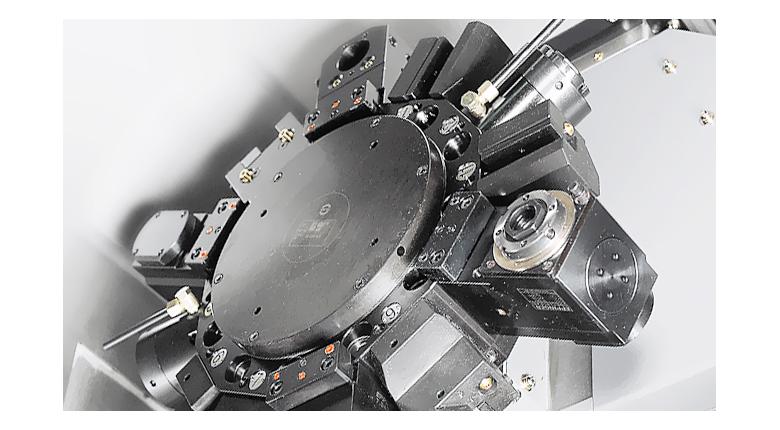

VDI 공구대 설계로 신속하고 편리한 공구교환 실현

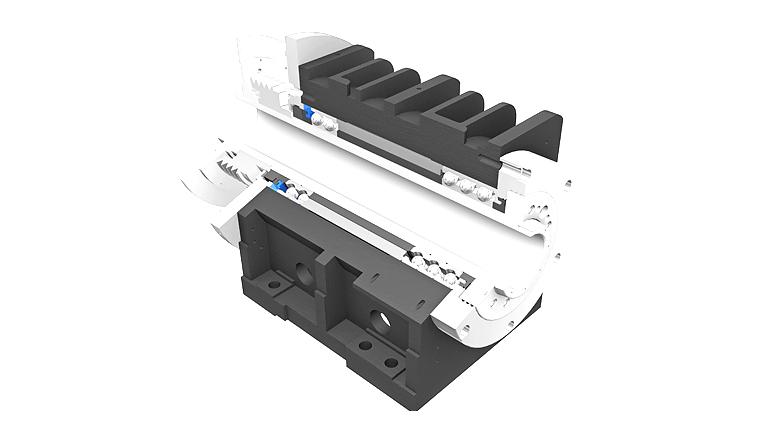

전축 박스가이드 설계로 중절삭대응 (L250Y/SY)
윤활 장치의 전면 집중화를 통한 보수성 향상
Description | Unit | L150Y | L150SY |
최대가공경 | mm | 240 | 240 |
최대가공길이 | mm | 530 | 530 |
척사이즈 | inch | 6″ | Main 6″ Sub 5″ |
주축 구동방식 | - | Belt | Belt |
주축 회전수 | r/min | 6,000 | 6,000 |
주축 출력 | kw | 7.5/11 | 7.5/11 |
주축 토크 | N.m | 47.7/70 | 47.7/70 |
최대이송거리(X/Y/Z) | mm | 220/80/550 | - |
최대이송거리(X/Y/Z/ZB) | mm | - | 220/80/550/750 |
급 이송속도(X/Y/Z) | m/min | 36/10/36 | - |
급 이송속도(X/Y/Z/ZB) | m/min | - | 36/10/36/30 |
슬라이드 방식(축) | - | LM | LM |
공구보유수 | EA | 12 | 12 |
공구크기 | mm | 20/32 | 20/32 |
회전공구 회전수 | r/min | 4,000 | 4,000 |
CNC | - | F32i | F31i |
