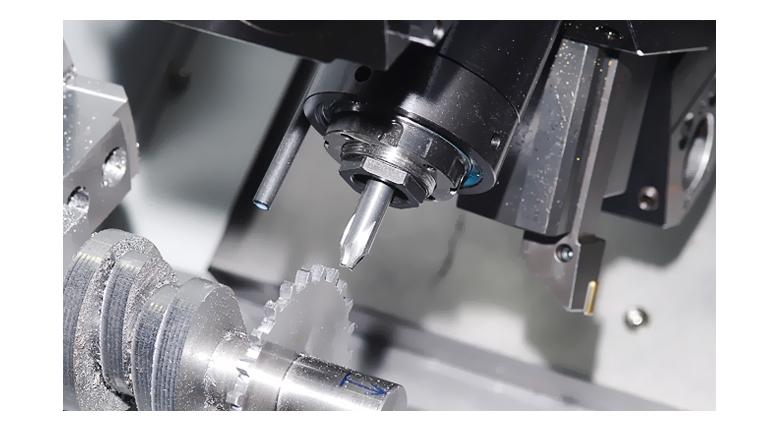

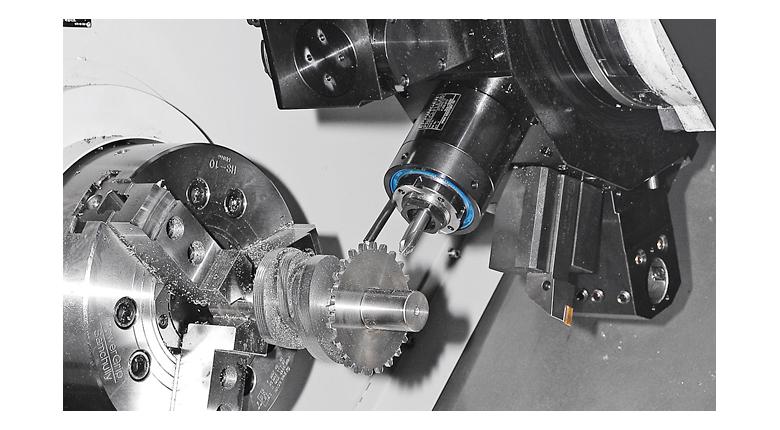

직교형 Y축 설계로 고정도 Y축 복합가공 가능

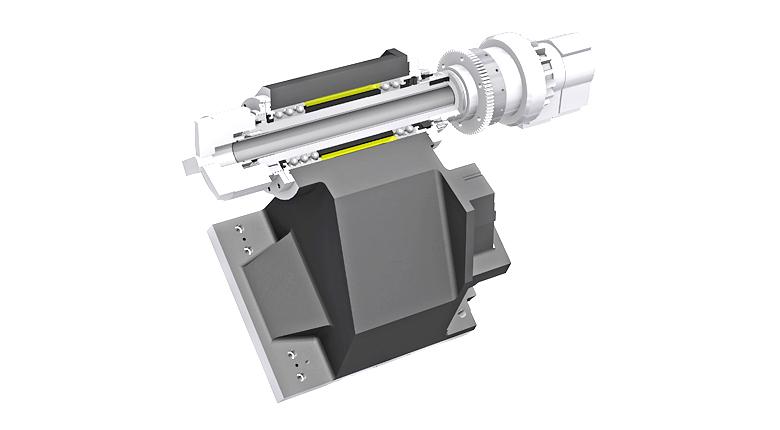

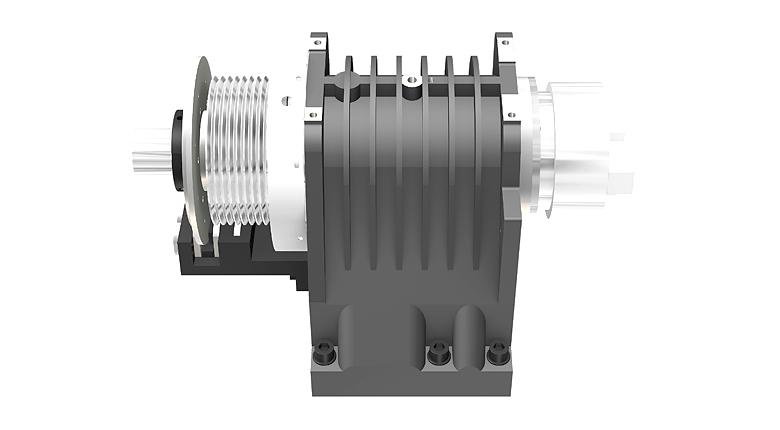

앵귤러 볼베어링을 채택한 고강성, 저발열 주축대
서브스핀들 적용을 통한 공정집약화 실현 (L150SY/200SY/250SY)

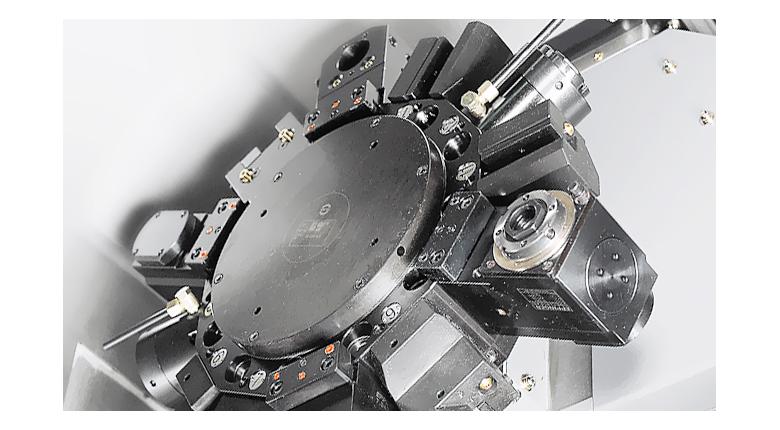

VDI 공구대 설계로 신속하고 편리한 공구교환 실현
전축 박스가이드 설계로 중절삭대응 (L250Y/SY)
윤활 장치의 전면 집중화를 통한 보수성 향상
Description | Unit | L250Y | L250SY |
최대가공경 | mm | 310 | 310 |
최대가공길이 | mm | 620 | 620 |
척사이즈 | inch | 10″ | Main 10″ Sub 6″ |
주축 구동방식 | - | Belt | Belt |
주축 회전수 | r/min | 3,500 | 3,500 |
주축 출력 | kw | 18.5/22 | 18.5/22 |
주축 토크 | N.m | 200.3/238.2 | 200.3/238.2 |
최대이송거리(X/Y/Z) | mm | 230/110/675 | - |
최대이송거리(X/Y/Z/ZB) | mm | - | 230/110/675/700 |
급 이송속도(X/Y/Z) | m/min | 20/10/24 | - |
급 이송속도(X/Y/Z/ZB) | m/min | - | 20/10/24/20 |
슬라이드 방식(축) | - | BOX | BOX |
공구보유수 | EA | 12 | 12 |
공구크기 | mm | 25/40 | 25/40 |
회전공구 회전수 | r/min | 4,000 | 4,000 |
CNC | - | F32i | F32i |
