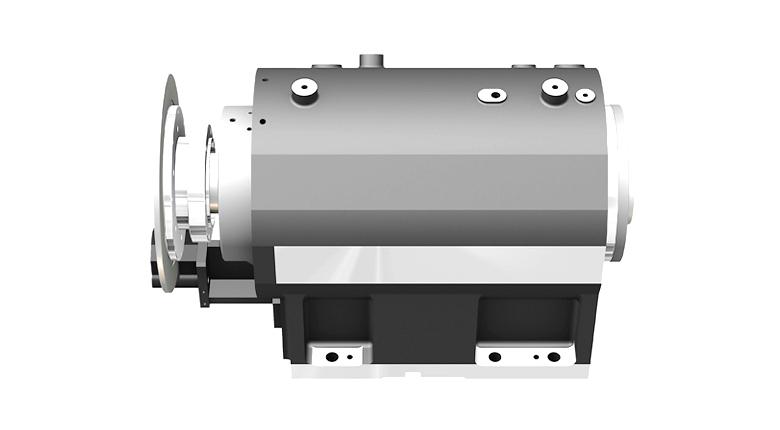

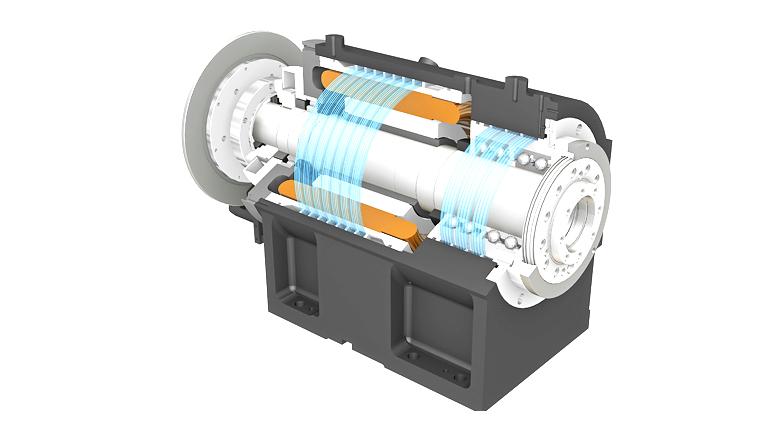

고출력 Built-In Spindle Motor

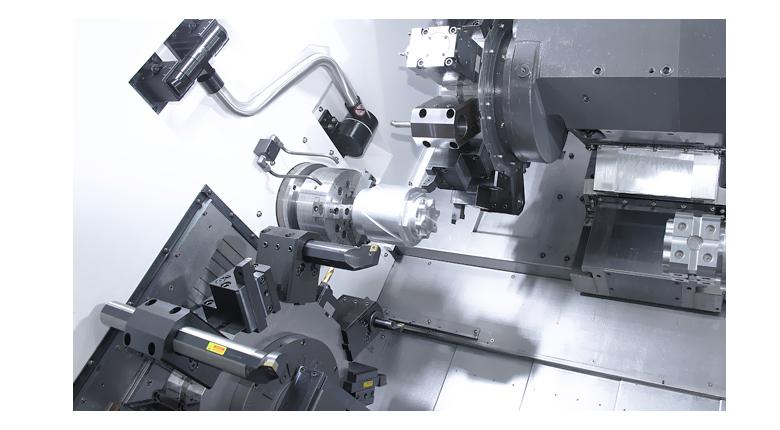

상, 하부 터렛 적용으로 높은 생산성 보장

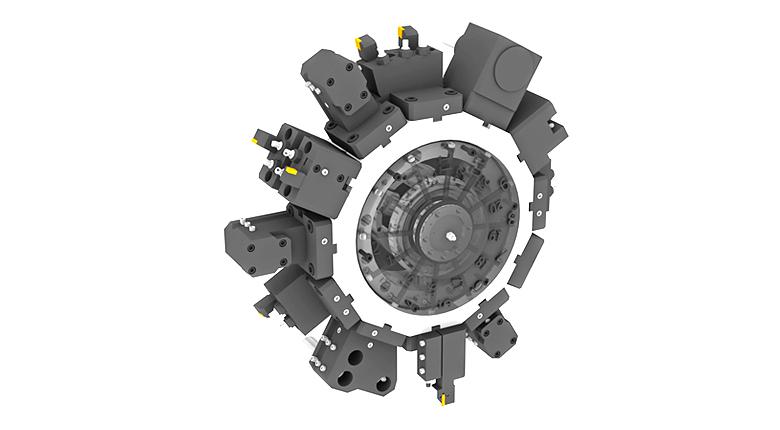

고강성의 BMT Turret 적용
상부터렛 Y축 부가로 복합가공 (TTSY사양)

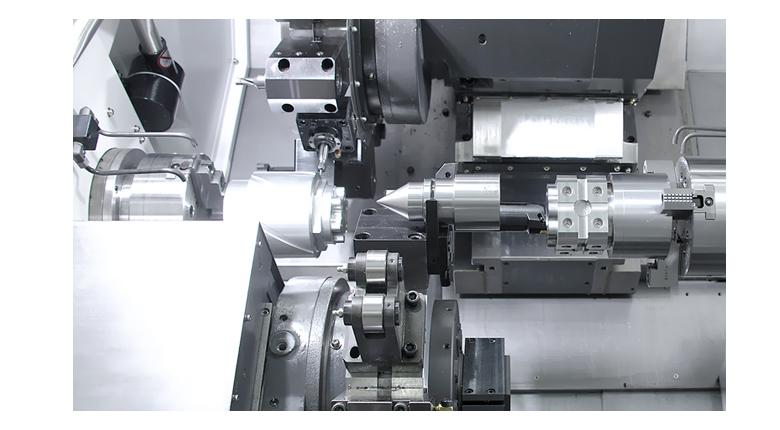

대향형 주축 회전동기제어로 비절삭시간 단축

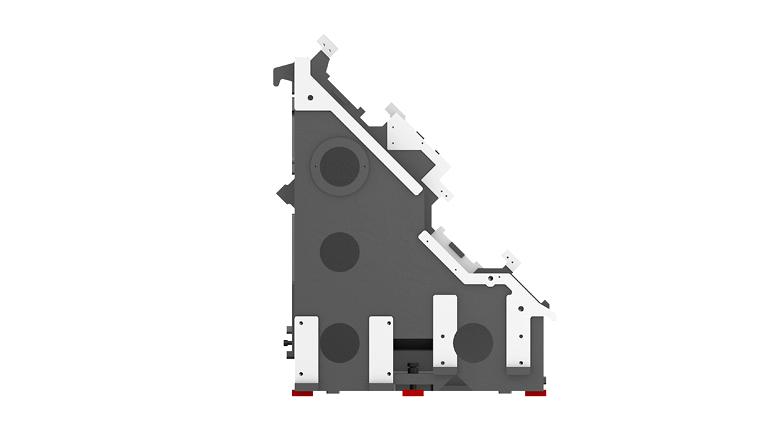

전축 Box Guide 적용을 통한 고강성 실현 (LM2500TT Series)
Box Guide와 Roller Guide를 조합한 하이브리드 타입 이송축 설계 (LM1600/1800TT Series)
Description | Unit | LM2500TT | LM2500TTS | LM2500TTM |
최대가공경 | mm | 390 | 390 | 390 |
최대가공길이 | mm | 900 | 900 | 900 |
척사이즈 | inch | Main 10″ Sub 10″ |
Main 10″ Sub 10″ |
Main 10″ Sub 10″ |
주축 구동방식 | - | Built in | Built in | Built in |
주축 회전수 | r/min | 4,000 | 4,000 | 4,000 |
주축 출력 | kw | 15/26 | 15/26 | 15/26 |
주축 토크 | N.m | 295/433 | 295/433 | 295/433 |
최대이송거리(X1/X2/Z1/Z2) | mm | 270/190/920/920 | - | 270/190/920/920 |
최대이송거리(X1/X2/Z1/Z2/ZB) | mm | - | 270/190/920/920/920 | - |
급 이송속도(X1/X2/Z1/Z2) | m/min | 24/24/24/24 | - | 24/24/24/24 |
급 이송속도(X1/X2/Z1/Z2/ZB) | m/min | - | 24/24/24/24/24 | - |
슬라이드 방식(축) | - | BOX | BOX | BOX |
공구보유수 | EA | 2 x 12 | 2 x 12 | 2 x 12 |
공구크기 | mm | 25/50 | 25/50 | 25/50 |

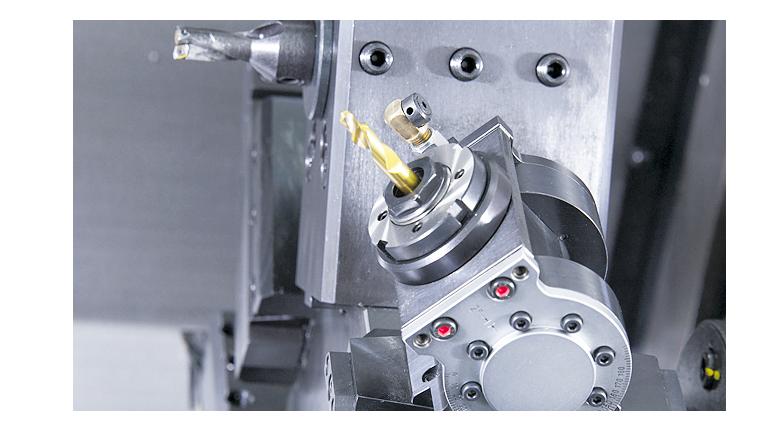

회전공구 회전수 | r/min | - | - | 4,000 |
CNC | - | F31i | F31i | F31i |
