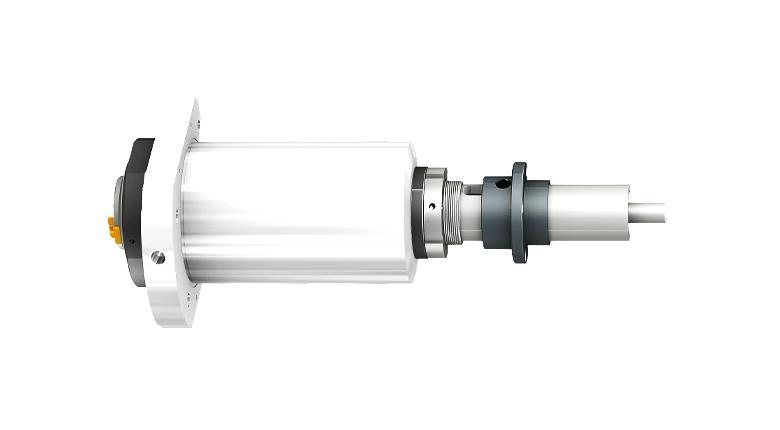

고속 Direct 주축 i-CUT400T : 12,000 [15,000]rpm / i-CUT400M : 24,000rpm
주축 가감속 0→24,000rpm 도달 : 1.6sec
급이송 각축 56m/min, Z축 가감속 “1.27G” 실현
Rigid Tapping 6,000rpm
구조해석을 통한 제품 경량화 (2.2t)

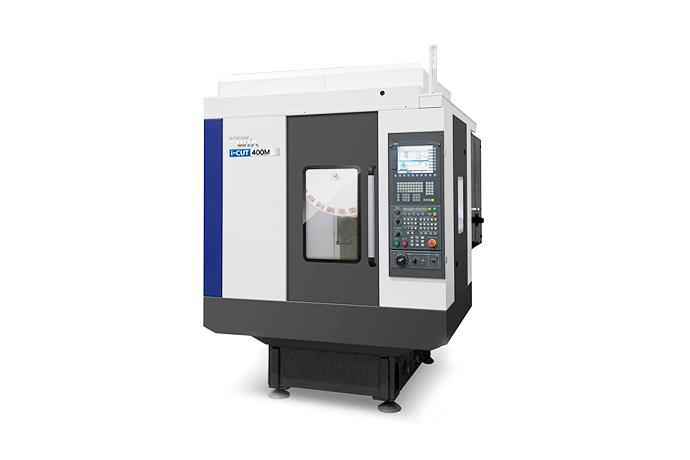

Description | Unit | i-CUT400T | i-CUT400M |
테이블크기 | mm | 650×400 | 650×400 |
최대적재중량 | kg | 300 | 300 |
주축 구동방식 | - | Direct | Direct |
주축 공구형식 | - | BBT30 | BBT30 |
주축 회전수 | r/min | 12,000 | 24,000 |
주축 출력 | kw | 14.1/4.1 | 22.6/3.5 |
주축 토크 | N.m | 45/21 | 24/3.7 |
최대이송거리(X/Y/Z) | mm | 500/400/330 | 500/400/330 |
급이송속도(X/Y/Z) | m/min | 56/56/56 | 56/56/56 |

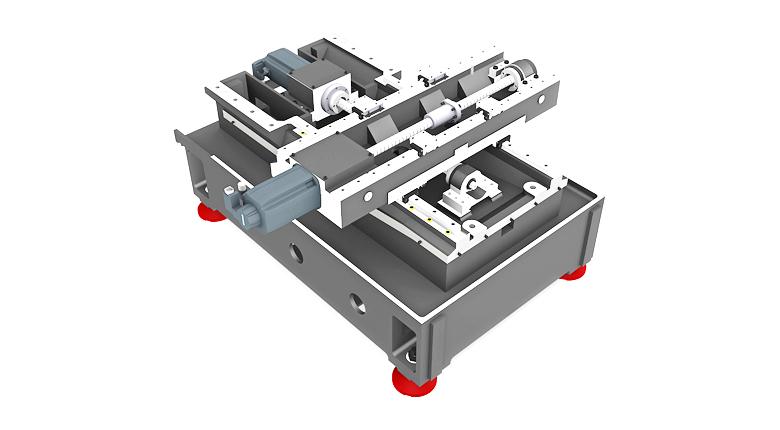

슬라이드 방식(축) | - | LM | LM |

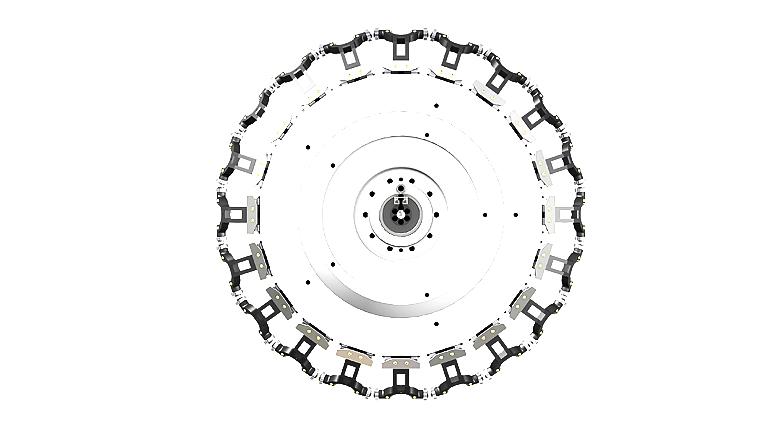

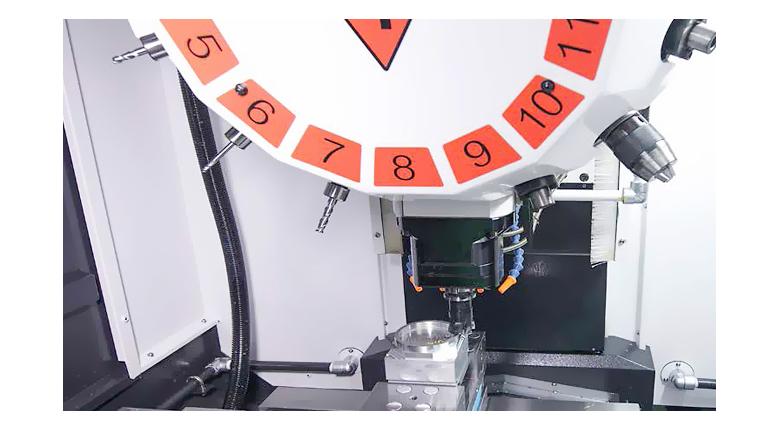

공구보유수 | EA | 14 | 14 |
공구교환시간 (Chip To Chip) |
sec | 1.89 | 1.89 |
