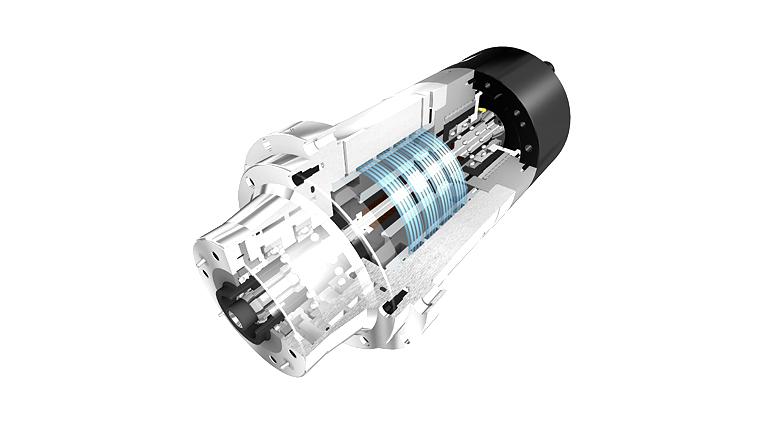

초정밀급 Angular Contact Bearing을 조합한 고정도 주축 설계

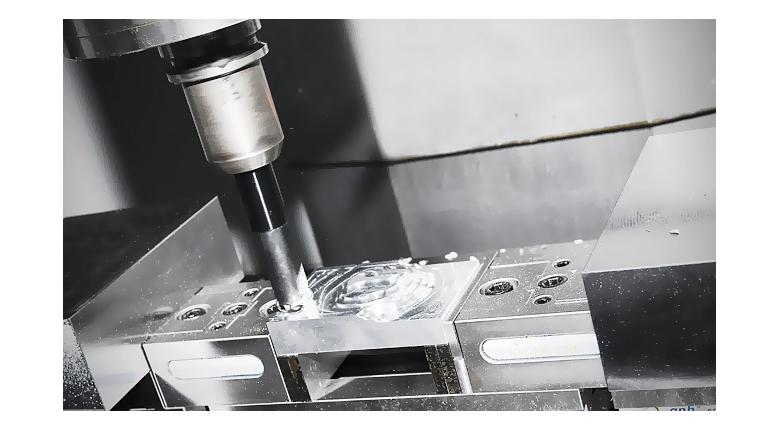

고출력, 고토크 주축설계로 탁월한 중절삭능력 발휘

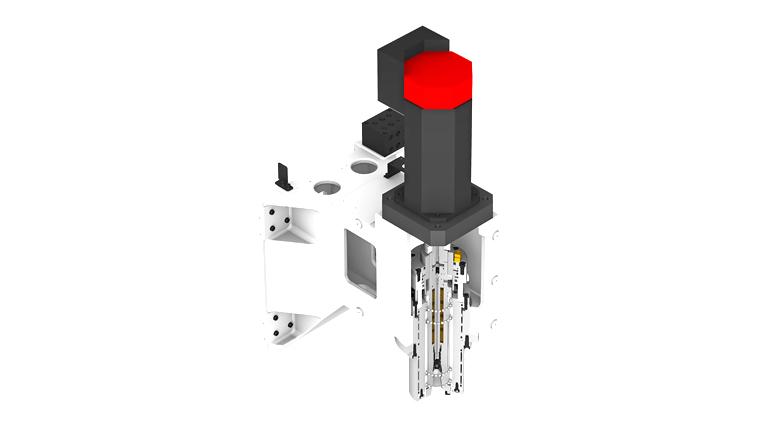

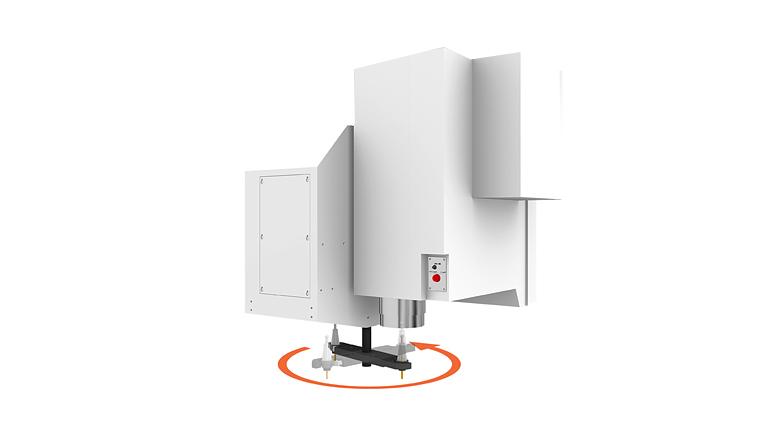

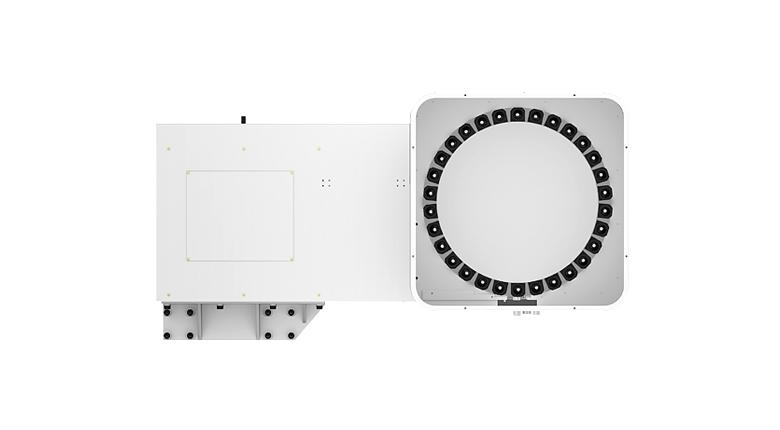

최신의 Servo ATC 적용을 통한 동급 최고수준의 공구교환시간 실현
Y축 4Way 구조로 이송능력 최적화 (F650 Plus, F650/50)
전축 Roller Guide Way 적용으로 고정도의 중절삭가공 실현 (F500/50, F650/50)

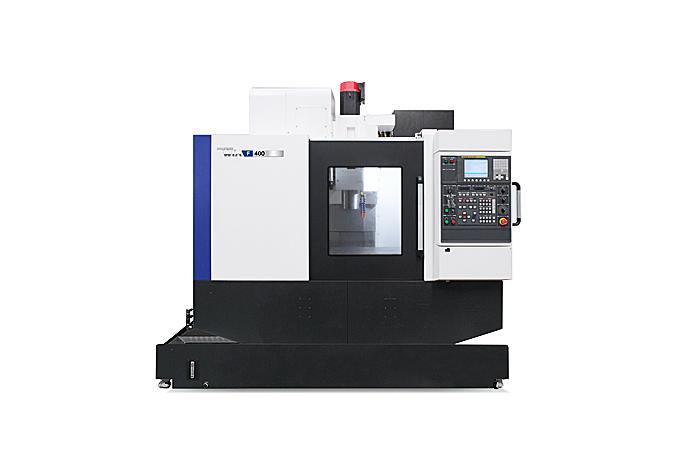

최신의 SIEMENS 828D 컨트롤러 적용으로 풍부한 가공 소프트웨어 지원 (F400)
Description | Unit | F400 | F500PLUS | F500/50 |
테이블크기 | mm | 1000x460 | 1200x500 | 1200x500 |
최대적재중량 | kg | 600 | 800 | 800 |
주축 구동방식 | - | Belt | Belt | Belt |
주축 공구형식 | - | BBT40 | BBT40 | BT50 |
주축 회전수 | r/min | 8,000 | 8,000 | 6,000 |
주축 출력 | kw | 15/11 | 15/11 | 15/11 |
주축 토크 | N.m | 95/70 | 286/143 | 358/179 |
최대이송거리(X/Y/Z) | mm | 800/460/520 | 1060/510/635 | 1100/510/635 |
급이송속도(X/Y/Z) | m/min | 32/32/32 | 36/36/30 | 36/36/30 |
슬라이드 방식(축) | - | LM | LM | LM |
공구보유수 | EA | 24 | 30 | 24 |
공구교환시간 (Chip To Chip) |
sec | 3.6 | 3.7 | 5.9 |
CNC | - | H/W FANUC i | H/W FANUC i | H/W FANUC i |
