초정밀급 Angular Contact Bearing을 조합한 고정도 주축 설계
고품질의 금형가공을 위한 Built in 주축 적용

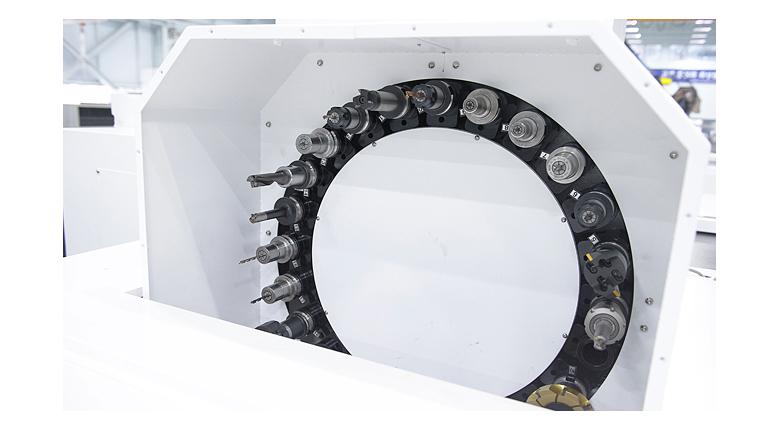

최신의 Semi Servo ATC 적용을 통한 동급 최고수준의 공구교환시간 실현

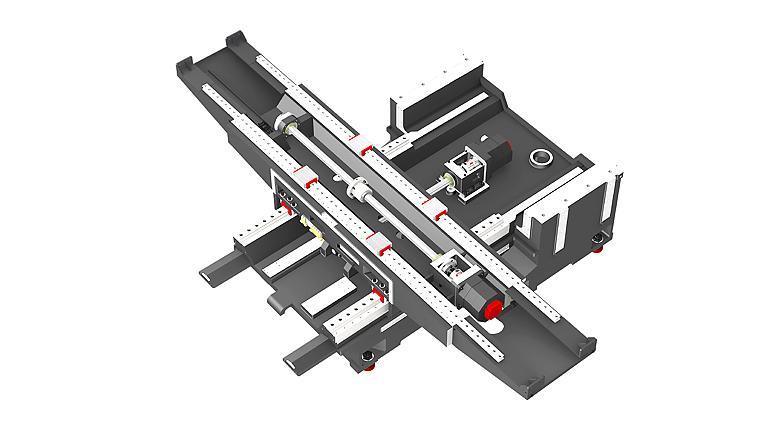

Y축 4Way 구조로 이송능력 최적화 (F660M)
전축 Roller Guide Way 적용으로 이송능력 극대화

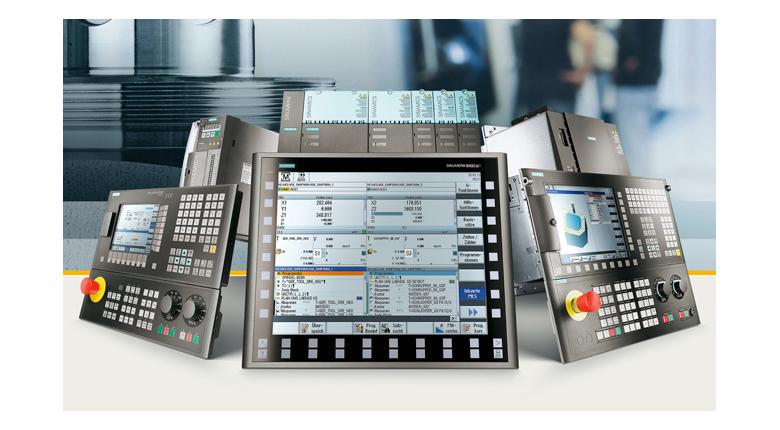

최적의 금형부품 가공을 위한 현대위아 금형패키지 구성 - 최신의 SIEMENS 828D 컨트롤러 적용으로 풍부한 가공 소프트웨어 지원 (F660M)

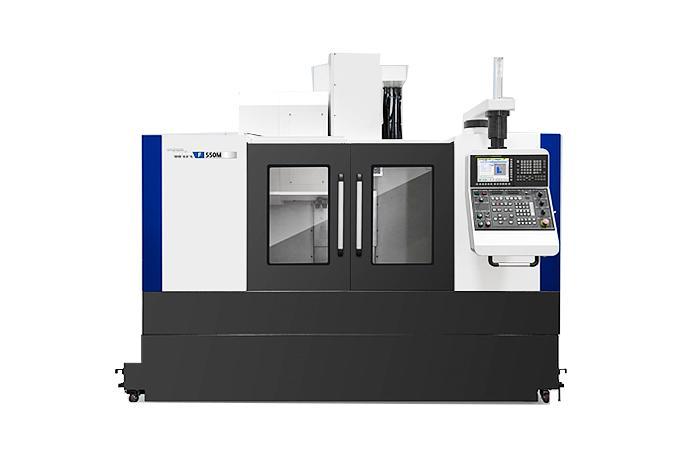

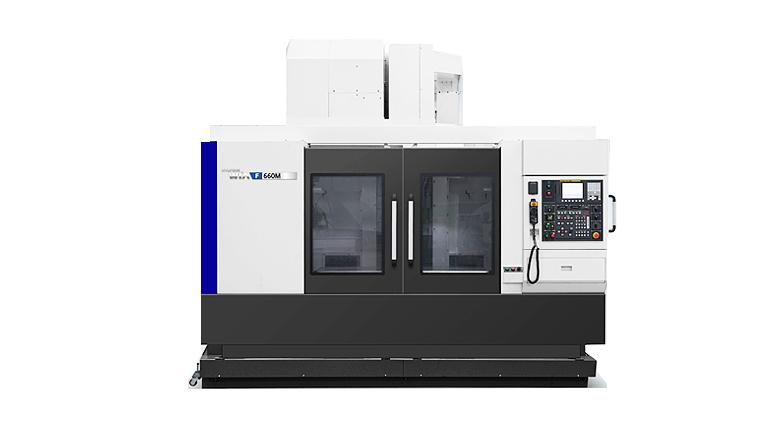

Description | Unit | F550M | F660M |
테이블크기 | mm | 1,200×550 | 1,600×650 |
최대적재중량 | kg | 800 | 1,300 |
주축 구동방식 | - | Built in | Built in |
주축 공구형식 | - | BBT40 | BBT40 |
주축 회전수 | r/min | 15,000 | 15,000 |
주축 출력 | kw | 25/22 | 25/22 |
주축 토크 | N.m | 167/95 | 167/95 |
최대이송거리(X/Y/Z) | mm | 1,100/550/520 | 1,400/660/635 |
급이송속도(X/Y/Z) | m/min | 36/36/30 | 36/36/30 |
슬라이드 방식(축) | - | LM | LM |
공구보유수 | EA | 24 | 24 |
공구교환시간 (Chip To Chip) |
sec | 3.61 | 3.9 |
CNC | - | F31i | H/W FANUC i |
