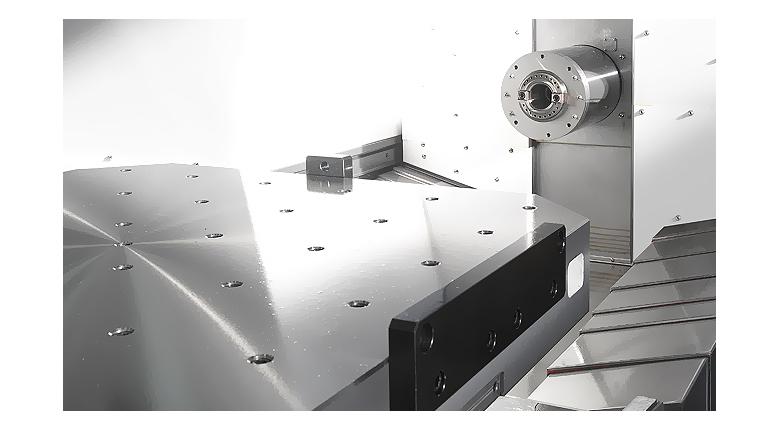

가공물 크기 Ø1,900 / 높이 1,500mm로 동급 최대 사양의 작업공간 설계
고속 고출력의 8,000rpm 주축 및 고토오크의 4,500rpm 주축 구비
BBT50 2면 구속 주축설계로 고정도 고강성 실현

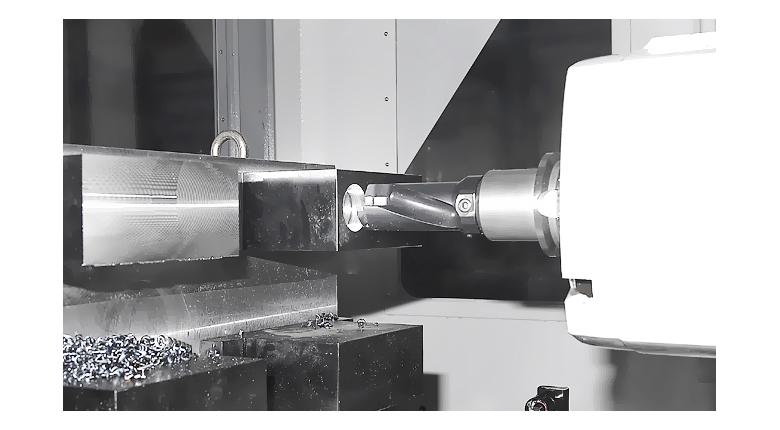

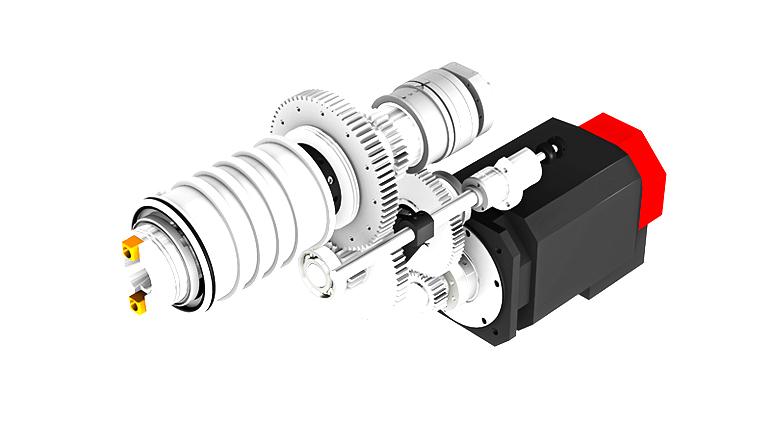

강력절삭형 주축 2단 기어 구동방식 채택
주축 오일쿨링 시스템 표준적용으로 고정도 가공 실현

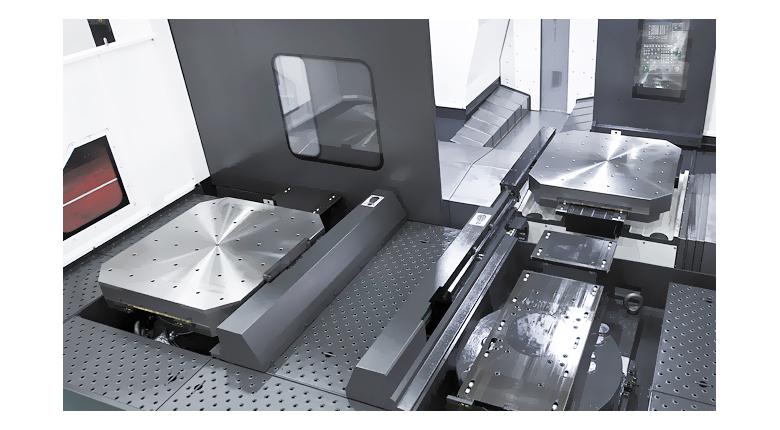

셔틀타입 APC적용
전축 박스가이드 적용으로 고강성 실현

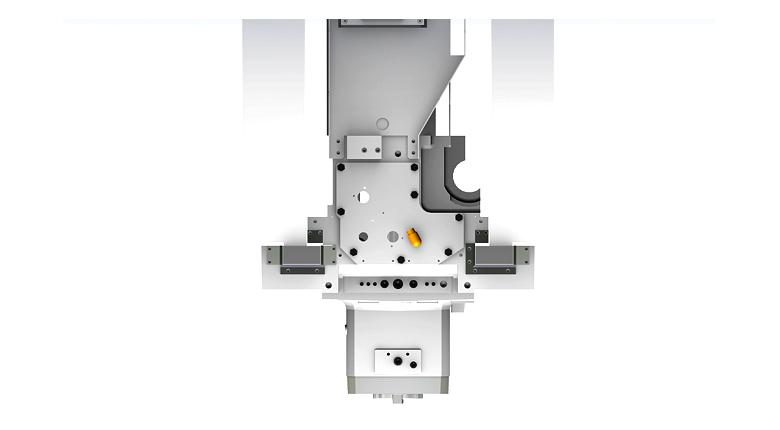

Y축 8면구속, Z축 에어반부상 슬라이드웨이 설계
열대칭형 컬럼구조로 열변형 극소화
Description | Unit | KH1000 |
팔렛트 사이즈 | mm | 1,000×1,000 |
최대적재중량 | kgf | 2 - 3,000 |
주축 구동방식 | - | GEAR(2STEP) |
주축 공구형식 | - | BBT50 |
주축 회전수 | r/min | 8,000 |
주축 출력 | kw | 26/22 |
주축 토크 | N.m | 807/686 |
최대이송거리(X/Y/Z) | mm | 2,100/1,350/1,400 |
급이송속도(X/Y/Z) | m/min | 20/20/20 |
슬라이드 방식(축) | - | BOX |

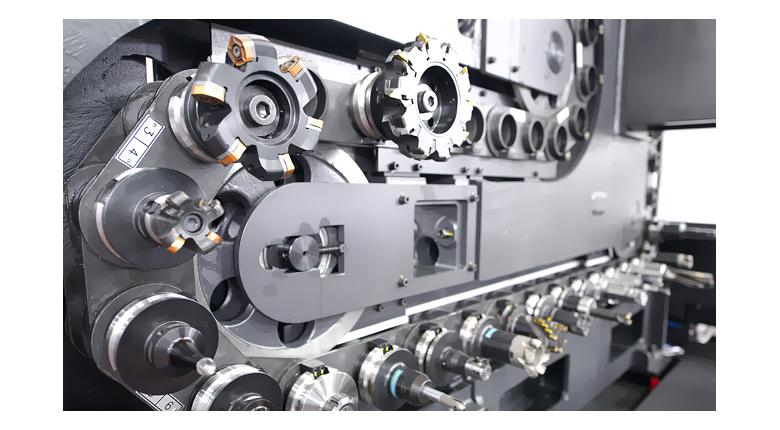

공구보유수 | EA | 60 |
공구교환시간 (Chip To Chip) |
sec | 16.7 |
팔렛트 수량 | EA | 2 |
팔렛트 교환방식 | - | SHUTTLE |
팔렛트 교환시간 | sec | 110 |
CNC | - | F31i |
