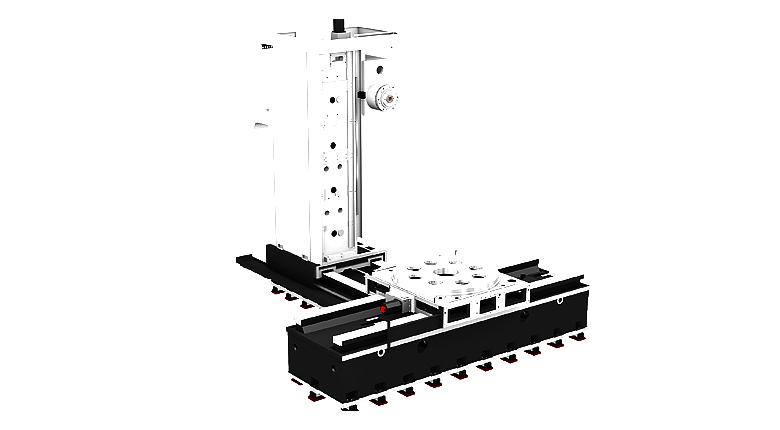

X,Z축 베드일체형 구조로 고정도 가공 실현 (KBN135)

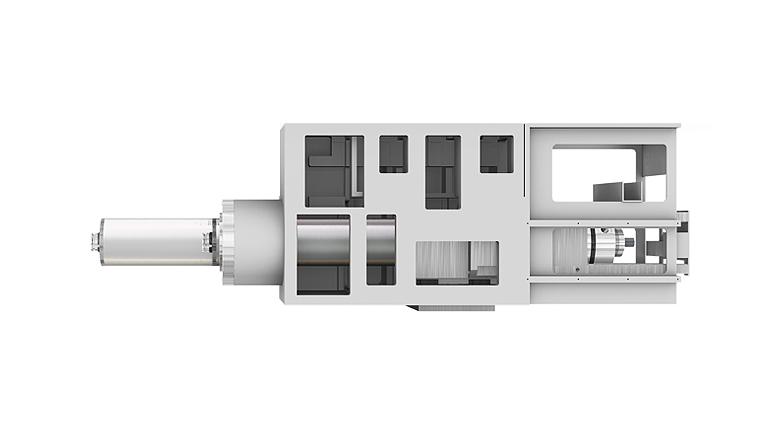

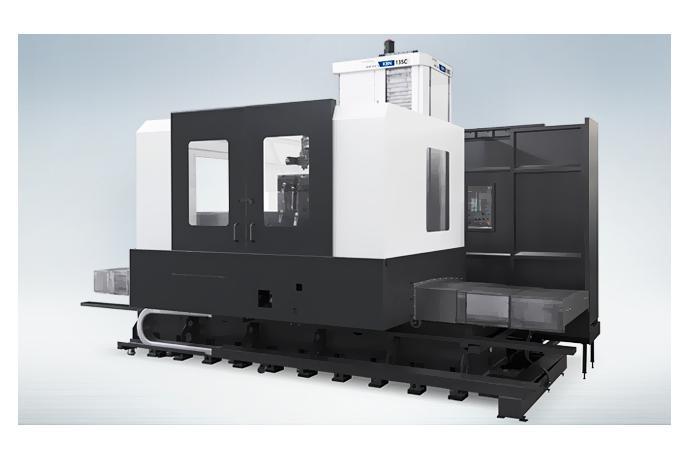

고하중, 중절삭 대응을 위한 컬럼 이동형 구조 (KBN135C)
선택사양으로 X축 1,000mm, Y축 500mm 가능

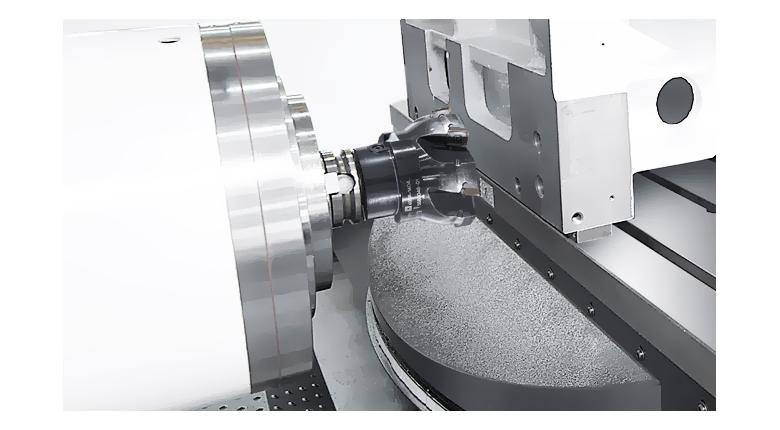

강력절삭형 3단 Gear 구동방식 주축설계

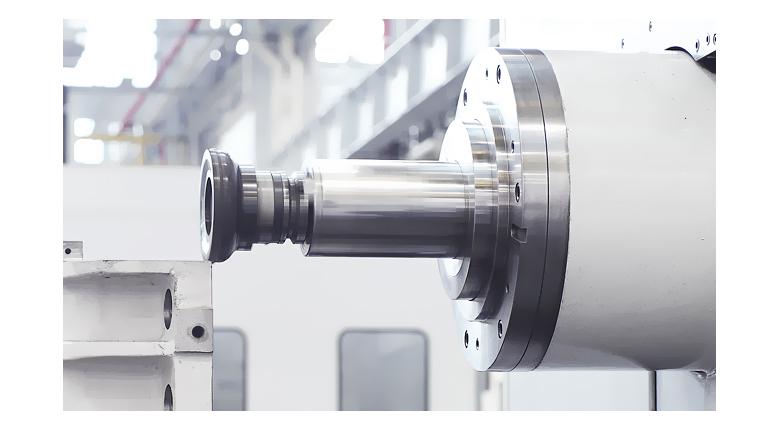

W축 최대이송거리 700mm로 최적의 보링가공 실현
고정도 제품가공을 위한 리니어스케일 및 로터리스케일 표준적용

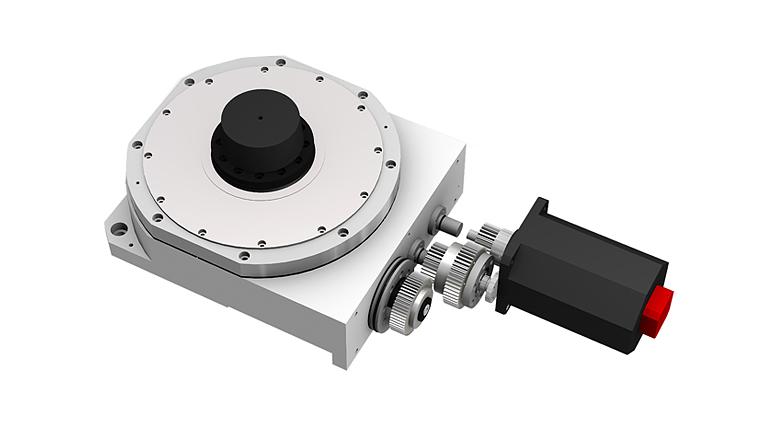

B축 포지션엔코더 표준적용으로 고정도 위치결정 실현
Description | Unit | KBN135C |

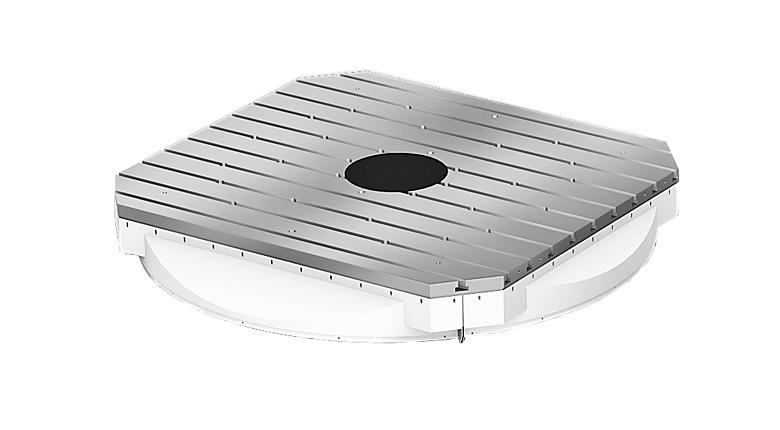

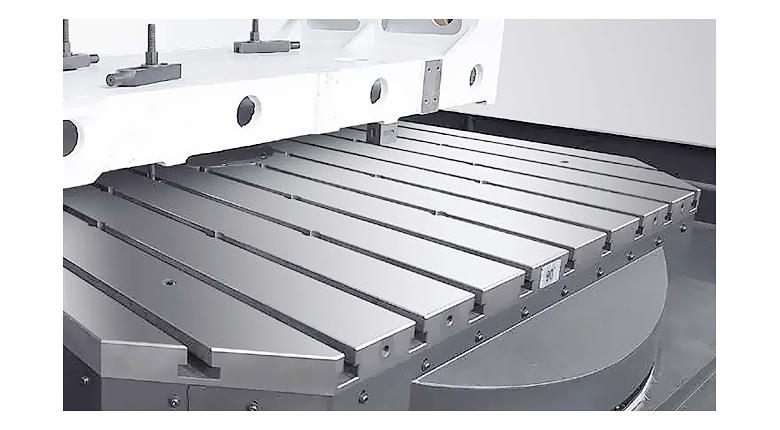

팔렛트 사이즈 | mm | 2,000×1,800 |
최대적재중량 | kgf | 15,000 [20,000] |
주축 구동방식 | - | GEAR(3STEP) |
주축 공구형식 | - | BT50 |
주축 회전수 | r/min | 2,500 |
주축 출력 | kw | 22/18.5 |
주축 토크 | N.m | 3,112/2,617 |
최대이송거리(X/Y/Z) | mm | 3,000/2,000/1,600 |
최대이송거리(A/C) | deg | 700(W-axis) |
급이송속도(X/Y/Z) | m/min | 10/10/10 |
급이송속도(A/C) | r/min | 8(W-axis) |
슬라이드 방식(축) | - | BOX |
공구보유수 | EA | 40 |
공구교환시간 (Chip To Chip) |
sec | 33.2 |
CNC | - | F31i |
