증용량 케이블(HCC, High Capacity Conductor)은 ACSR과 비교하여 보다 많은 전력 공급이 필요한 경우에 사용되는 대용량, 고효율의 신전선으로 새로운 소재들과 신기술을 바탕으로 전력 수요 증가와 대용량 전력 송전에 대한 솔루션을 제공하는 전선입니다. 증용량 케이블은 도심 지역, 염해 지역, 장경간 송전구간 등 다양한 환경에서 최적의 솔루션을 제공합니다.

종류 및 용도

• TACSR/AW
  - 도심 지역, 염해 지역, 다습 지역 등의 송전선로
  - 전류 용량 : ACSR 대비 약 1.5배

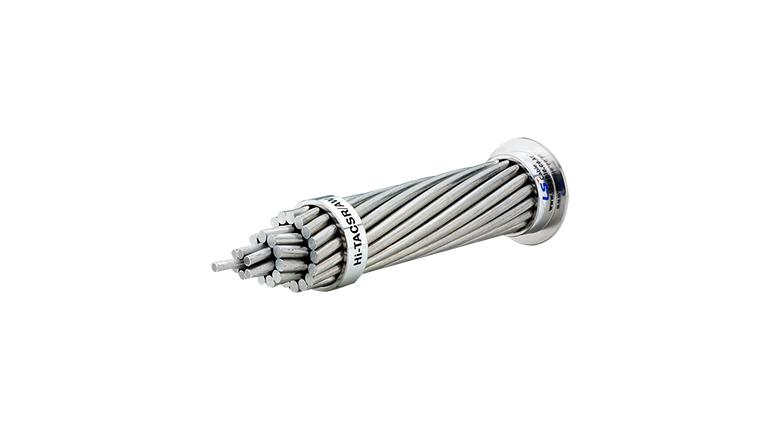

• Hi-TACSR/AW
  - 염해 지역, 도강 구간 , 장경간 구간 등의 송전선로
  - 전류 용량 : ACSR 대비 약 1.5배

• Hi-TACSR/EST
  - 도강 구간, 장경간 구간 등의 송전선로
  - 전류 용량 : ACSR 대비 약 1.5배

• STACIR/AW, Hi-STACIR/AW
  - 증용량 저이도 케이블(HTLSC)
  - 전류 용량 : ACSR 대비 약 2배

• XTACIR/AW
  - 증용량 저이도 케이블(HTLSC)
  - 전류 용량 : ACSR 대비 약 2.1 배

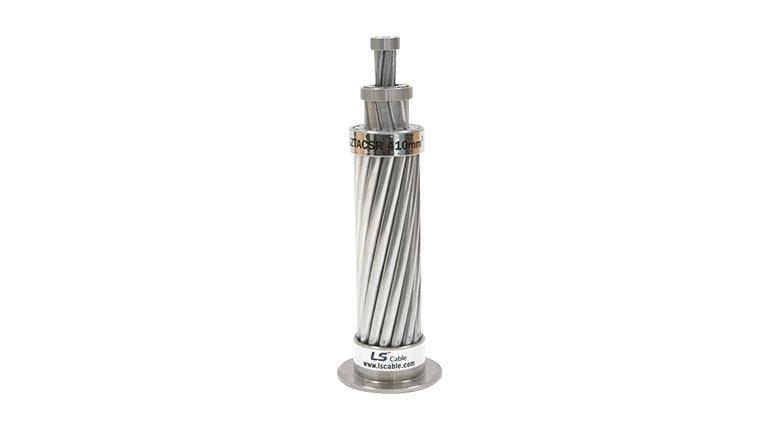

• GSTACSR
  - 증용량 저이도 케이블(HTLSC)
  - 전류 용량 : ACSR 대비 약 2배

특장점

증용량 케이블은 Extra High Strength Steel, Aluminum-Clad Steel, Aluminum-Clad Invar 등의 중심인장선과, 내열 알루미늄 도체층으로 구성되어 최대 연속 사용 온도를 150°C~230°C까지 증대시킨 케이블로 경알루미늄을 도체층으로 사용하는 ACSR 대비 약 1.5~2배의 전류를 송전할 수 있습니다. 신규선로 증설 대신 ACSR을 증용량 케이블로 교체하여 전력 용량을 증대시킬 경우 신규 송전선로 신설 대비 비용 및 시간을 대폭 절감할 수 있으며 도심 지역, 염해 지역, 장경간 구간 등 설치구간에 따라 다양한 솔루션 제공을 제공할 수 있습니다. 특히 STACIR, XTACIR 및 GSTACSR 케이블은 증용량 저이도 케이블(HTLSC, High Temperature Low Sag Conductor)이라고도 불리우며 별도의 철탑 보강 없이 케이블의 이도(sag, 弛度 : 케이블이 아래로 늘어나는 정도)가 제한된 송전선로의 증용량 및 저이도(low sag, 低弛度)를 구현할 수 있는 케이블 입니다.

주요 기능

• 송전선로 용량 증대
• 저이도(low sag, 低弛度) 구현을 통한 지상고 확보(HTLSC)
