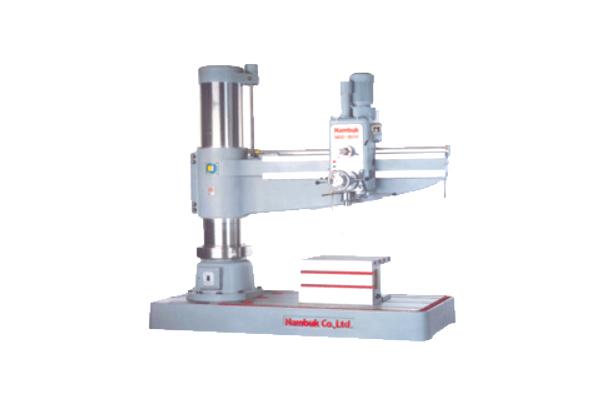

특징
- 컬럼 직경 동급 최대
가공중 아암 벌어짐을 최소화하여 가공 정밀도 극대화
- 주축 및 스리브 직경 동급 최대
대경(Big-Hole)가공 시 떨림 최소화 하여 최상의 정밀도 유지
- 자동 공구 탈착 장치 표준 장착
유압 모터 버튼에 의해 공구 탈착이 되므로 작업자 편의성 추구, 주축 및 공구 파손 방지로 장기간 내구성 유지
- 기계 중량 동급 최대
가공 과부하 운전 시 정밀도 저하 및 떨림 최소화
기계 사양
Description | Unit | NRD-1600 | NRD-1300 |
드릴능력(강/주철) | mm | Ø50 / Ø60 | |
탭핑능력(강/주철) | mm | M30 / M45 | |
보링능력(강/주철) | mm | Ø100 / Ø180 | |
컬럼직경 | mm | Ø380 | Ø340 |
주축중심에서 컬럼면까지의 거리 | mm | 295~1620 | 295~1330 |
컬럼중심에서 암 끝까지의 거리 | mm | 2165 | 1744 |
암상하이동거리 | mm | 870 | 650 |
주축 및 스리브 직경 | mm | Ø85 / Ø110 | |
주축 테이퍼 | MT | #5 | |
주축회전변환수 | step | 12 | |
주축회전수 범위(60HZ) | r.p.m | 38~1975 | |
주축이송속도 변환수 | step | 6 | |
주축이동속도범위 | mm/rev | 0.07~1.00 | |
주축모터 | kw | 3.7 | |
기계중량 | kg | 4500 | 3600 |
기계의크기(가로 x 세로 x 높이) | mm | 1050 x 2550 x 2560 | 870 x 2120 x 2360 |
