특징
- 유압 장치에 의한 작동으로 원터치 버튼에 의해 1사이클 (급속이동/절삭이송/도피)
- 주축 이송 조정 밸브의 채용으로 무단 변속이 되며 유압 모터에 의한 이송으로 강력 절삭에서도 내구성 탁월
- PLC System을 이용한 자동 Line-up 대응 가능
- 기구에 의한 자동 이송 구조로서 작업자 피로도 감소
기계 사양

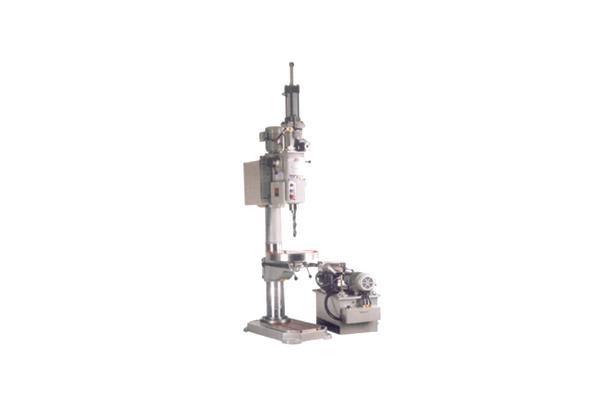

Description | Unit | NBTG-540H |
드릴능력(강/주철) | mm | Ø40 / Ø50 |
주축단과 테이블의 최대거리 | mm | 755 |
주축단과 베이스의 최대거리 | mm | 1135 |
주축 상하 이동거리 | mm | 160 |
주축 테이퍼 | MT | #4 |
테이블 크기 | mm | Ø510 |
테이블 상하 이동거리 | mm | 505 |
주축 회전속도 변환수 | steps | 12 |
주축회전속도(60HZ) | r.p.m | 75~1743 |
주축 모터 | kw | 2.2 |
기계 중량 | kg | 620 |
기계의 크기(가로 x 세로 x 높이) | mm | 500 x 900 x 2745 |
