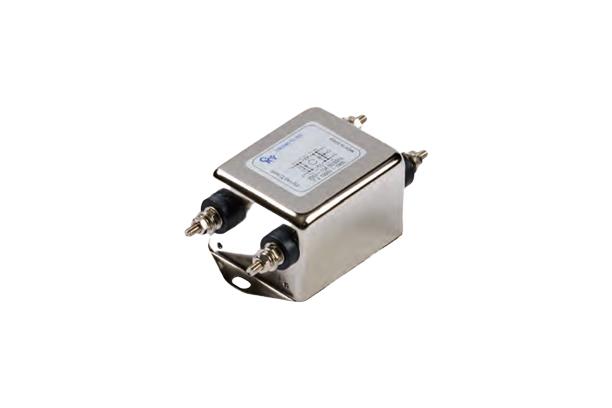

단상 범용 노이즈필터 (BT2AA-**** 시리즈)
모델명
시리즈
노이즈 필터
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
- 범용
- UPS, CVCF, 통신기기
- 정보처리기기, 제어기기
- 전력변환 장치용(IGBT)
| 모델명 | 정격전류 (50/60㎐) |
동작온도범위 (℃) |
절연저항 (100VDC, 1min) |
최고상승온도 (℃) |
정격전압 (50/60㎐) |
내전압 (VAC, 1min) |
누설전류 (60㎐, ㎃) |
형상 및 치수 | 회로도 |
| BT2AA-2005 | 5A | -25 ~ 85 | ≥6000㏁ | ≤40 | 1ø250V | 1500 | ≤0.5 | B2H | 22-A |
| BT2AA-2010 | 10A | -25 ~ 85 | ≥6000㏁ | ≤40 | 1ø250V | 1500 | ≤0.5 | B2H | 22-A |
| BT2AA-2015 | 15A | -25 ~ 85 | ≥6000㏁ | ≤40 | 1ø250V | 1500 | ≤0.5 | B2H | 22-A |
| BT2AA-2020 | 20A | -25 ~ 85 | ≥6000㏁ | ≤40 | 1ø250V | 1500 | ≤0.5 | B2H | 22-A |
| BT2AA-4005 | 5A | -25 ~ 85 | ≥6000㏁ | ≤40 | 1ø450V | 2000 | ≤0.9 | B2H | 24-A |
| BT2AA-4010 | 10A | -25 ~ 85 | ≥6000㏁ | ≤40 | 1ø450V | 2000 | ≤0.9 | B2H | 24-A |
특성 및 도면
