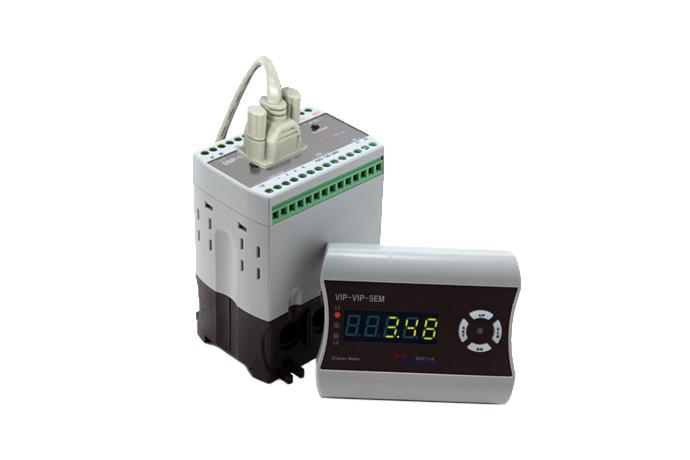

< Panel Flush Mounting Type>
DSP-VIP-5EM(보호기능 기본4E+RS-232)
DSP-VIP-5TM(보호기능 기본4E+RS-232,4~20mA)
DSP-VIP-5CM(보호기능 기본4E+RS-485)
DSP-VIP-5SM(보호기능 기본4E+RS-232,단락[0.05Sec])
■ 다양한 모터 기동 방식 대응, 보호 트립을 위한 다양한 출력 접점 응용
- 적용 모드 : out/LooFF/a/b
- 접점 동작 형태 : 출력 접점 형태:C1-M,97-98,07-08
■MCU based 정확한 보호기능 실행
■ Protection Level:초소형 다기능 4E Class
*보호기능:과전류/저전류/결상/역상/불평형/구속/쇽크(Stall)/지락/단락(5SM Type만 해당)
■ 적용 현장의 강력한 내환경성 보유:RMS칩 적용, 정확한 RMS 전류값
■ 지락보호를 위한 순시 동작:0.1~30초/한시(모든 Type), 0.05초/순시(5 SM Type)
■ 단락 보호를 위한 순시 동작:0.05초 이내/순시(5 SM Type)
■ 3상 전류,부하률 ,지락전류,누적운전시간 순환표시:3초 간격
■ 초고감도 광대역 지락 전류 검출 보호:30mA ~4A(ZCT내장형 주문형)
■ PC 관리 Network 통신을 위한 디지털 통신
*모든 Type:기본적으로 RS232통신
*RS-485통신 : 5CL/5CM Type 기능보유
■ 4~20mA로 전류출력하는 Transducer 기능:5TL/5TM Type 기능보유
■ 단락보호를 위한 순시특성 :5SM Type
■ 주접촉기 자동 투입:정상 운전중 순간 정전후 지정된 시간내에 복전되면 지정 된 시간후 주접촉기가 자동 순차 투입됨"
■ 자동,수동 복귀:모드상에서 선택 적용(관리자 Password복귀기능)
■ Inverter측 주파수 변동에도 안정적 동작:1Hz~400Hz
** DSP-VIP-5xx-70Z7-SZ-P : SCR Unit Zero Cross 전용
▶주의 : Inverter 적용 계전기 위치는 인버터 2차 출력단에 설비할것.
