제품 상세 설명
특징

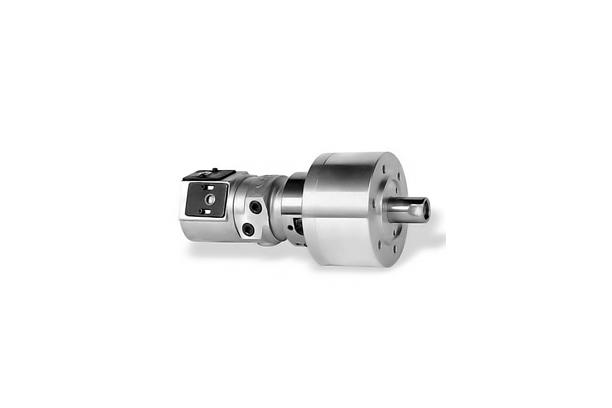

• 복합적인 구조 : YAS형 실린더에 체크밸브 내장 및 근접스위치를 부착하는 복합적인구조(YASC + YASP Type)입니다.
• 호환성 실현 : YAST형 실린더와 부착부의 호환성을 실현하였습니다.
• 소형 경량화 : YAST형 실린더에 비해 길이 30%이상 단축으로 소형화, 경량화, 고속화를 실현하였습니다.
도면 이미지
제원 및 사양
형식 번호 표시
사양표
사양 형식 | 주문번호 | 최고 사용회전수 | 중량 | Gd moment of inertia | 실린더내경 | 피스톤스트로크 | 피스톤 단면적(압축) |
YAST-200S | 2AST20S | 5500 | 24 | 0.42(0.05) | 200 | 35 | 330 |
YAST-250S | 2AST25S | 2000 | 38 | 250 | 60 | 481.5 |
사양 형식 | 피스톤 단면적(인축) | 실린더 추력(압축) | 실린더 추력(인축) | 최고 사용 유압력 | 총 드레인 량 | 적용척 | |
YAST-200S | 306 | 121.6(12404) | 112.8(11505) | 40.8 | 1.0 | CAS-15,18,21,24,32 | |
YAST-250S | 450 | 180(18270) | 167.3(17078) | 40.8 | 1.0 | CAS-40,50,63 |
치수표
항목 형식 | C | D | E | F | G | L0 | L1 | L2 |
YAST-200S | 245 | 222 | 120 | 55 | 37 | 289.5 | 206 | 187.5 |
YAST-250S | 305 | 275 | 160 | 65 | 50 | 328.5 | 207 | 178 |
항목 형식 | L3 | L4 | L5 | L6 | L7 Max | L7 Min | T1 | T2 | |
YAST-200S | 104.5 | 37 | 177 | 60 | 69 | 34 | 12-M16 | M36XP4.0 | |
YAST-250S | 145 | - | 174.5 | 60 | 85 | 25 | 12-M20 | M42XP3.0 |
