특징
• 가공물의 사상 공정에 사용되는 외경 CLAMP 용도의 척.
• 가공물을 끌어 당기며 CLAMP하므로 평행도가 중요할 때 사용.
• DRAW DOWN CHUCK보다 더 고정도의 동심도를 얻을 수 있음.

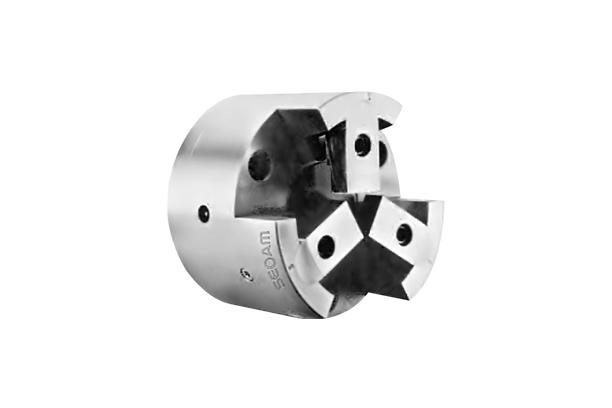

도면 이미지
제원 및 사양
사양표
사양 형식 | 죠 스트로크(직경) | 플런져 스트로크 | 허용 실린더력 | 최대 정적파악력 | 최고 사용회전수 |
SM-OPA 80 | 3.4 | 8 | 11.7(1200 | 54(5500 | 4000 |
SM-OPA 100 | 4.2 | 10 | 19.6(2000) | 92.2(9400) | 3600 |
SM-OPA 180 | 4.2 | 10 | 29.4(3000) | 137.4(140000 | 3000 |
SM-OPA 230 | 4.2 | 10 | 39.2(4000) | 176.7(18000) | 2500 |
사양 형식 | 중량 | Gd moment of inertia | 적용실린더 | Gripping Dia Pin Arbor jaw | Gripping Dia top jaw | |
SM-OPA 80 | 8 | 0.66(0.067) | YAS-80 | 65~80 | 15~60 | |
SM-OPA 100 | 16 | 1.96(0.2) | YAS-100 | 86~100 | 20~80 | |
SM-OPA 180 | 46 | 14.01(1.43) | YAS-125 | 150~180 | 100~145 | |
SM-OPA 230 | 70 | 34.3(3.5) | YAS-150 | - | 120~200 |
치수표
항목 형식 | A | B | D | E | F | G | H |
SM-OPA 80 | 130 | 100 | 24 | 5 | 103 | 72 | 3-M8 |
SM-OPA 100 | 162 | 130 | 30 | 7 | 130 | 90 | 3-M12 |
SM-OPA 180 | 250 | 210 | 45 | 7 | 165 | 110 | 3-M16 |
SM-OPA 230 | 320 | 270 | 50 | 7 | 200 | 130 | 6-M16 |
항목 형식 | J | L | M | Cro | K MAX | K MIN | |
SM-OPA 80 | M12 | 14 | 25 | 60 | 12 | 8 | |
SM-OPA 100 | M16 | 14 | 36 | 80 | 12 | 8 | |
SM-OPA 180 | M18 | 28 | 36 | 80 | 18 | 8 | |
SM-OPA 230 | M20 | 28 | 36 | 120 | 23 | 13 |
