특징

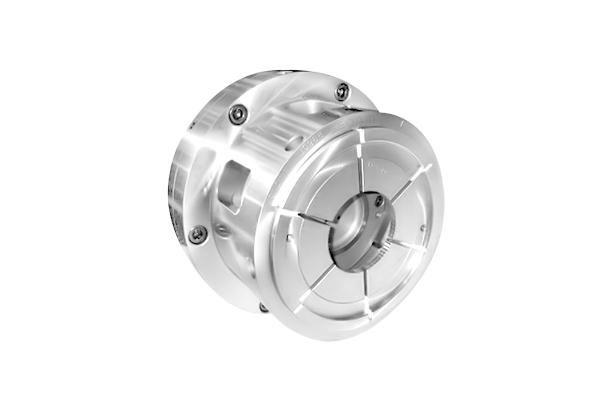

• 가공물의 사상 및 연삭 공정에 사용되는 외경 CLAMP 용도의 콜렛 척.
• 가공물을 끌어 당겨서 CLAMP하므로 평행도가 중요할 때 사용.
• 3-JAW 형식 CHUCK의 가공소재보다 얇은 가공물에 특히 유리.
도면 이미지
제원 및 사양
사양표
사양 형식 | 파악경(최대) | 파악경(최소) | 허용 실린더력 | 최대 정적파악력 | 최고 사용회전수 |
SM-ODC 06 | 50 | 15 | 14.7(1500) | 27.45(2800) | 4500 |
SM-ODC 08 | 80 | 40 | 24.5(2500) | 45.10(4600) | 4000 |
SM-ODC 10 | 130 | 80 | 34.31(3500) | 63.73(6500) | 3300 |
SM-ODC 12 | 180 | 100 | 39.22(4000) | 73.53(7500) | 2500 |
사양 형식 | 중량 | 적용실린더 | GD2 | Collet Range | Cylinder Stroke | |
SM-ODC 06 | 11 | YAS-100 | 1.08(0.11) | 1.4 | 4 | |
SM-ODC 08 | 23 | YAS-125 | 4.31(0.44) | 1.4 | 4 | |
SM-ODC 10 | 49 | YAS-125 | 17.25(1.76) | 1.4 | 4 | |
SM-ODC 12 | 67 | YAS-140 | 30.38(3.1) | 1.4 | 4 |
치수표
항목 형식 | A | B | C | D | F | G | H | K | L |
SM-ODC 06 | 165 | 104.8 | 82.563 | 32 | 100 | 130 | 115 | 15 | 6-M12 |
SM-ODC 08 | 210 | 133.4 | 106.375 | 38 | 148 | 185 | 125 | 17 | 6-M14 |
SM-ODC 10 | 254 | 171.4 | 139.719 | 50 | 182 | 250 | 145 | 20 | 6-M16 |
SM-ODC 12 | 304 | 171.4 | 139.719 | 52 | 230 | 390 | 170 | 20 | 6-M16 |
항목 형식 | N | O | E MAX | E MIN | J MAX | J MIN | M MAX | M MIN | |
SM-ODC 06 | 36 | M16 | 50 | 15 | 7 | 3 | 42 | 38 | |
SM-ODC 08 | 36 | M20 | 90 | 40 | 7 | 3 | 42 | 38 | |
SM-ODC 10 | 46 | M24 | 130 | 80 | 7 | 3 | 52 | 48 | |
SM-ODC 12 | 55 | M27 | 180 | 100 | 7 | 3 | 62 | 58 |
