서암기계공업(주)
제품 상세 설명
특징

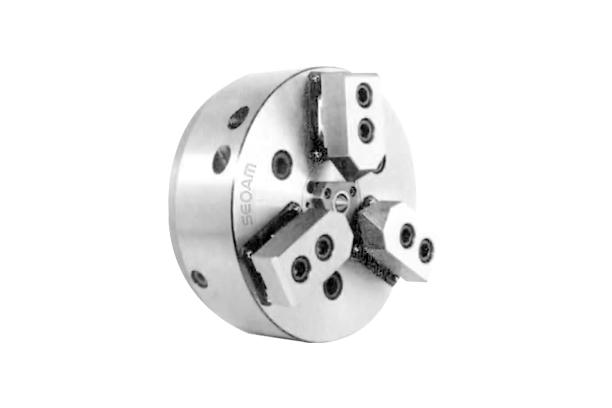

• SHAFT 가공 전용 CHUCK.
• 단면의 거리 규제가 있을 경우 SPRING CENTER 사용하며, 척죠가 끌어당기는 기능이 있어 고정밀도를 얻을 수 있습니다. 또한 CENTER에 대해 고정도를 요구 시 DEAD CENTER 사용 가능.
도면 이미지
제원 및 사양
사양표
사양 형식 | 죠 스트로크(직경) | 플런져 스트로크 | 파악경(최대) | 허용 실린더력 | 최대 정적파악력 |
SM-COD 06 | 8 | 15 | 50 | 14.7(1500) | 25(2540) |
SM-COD 08 | 8 | 20 | 65 | 19.6(2000) | 53(5400) |
SM-COD 10 | 10 | 25 | 90 | 29.4(3000) | 67.7(6900) |
SM-COD 12 | 10 | 25 | 110 | 39.2(4000) | 88.3(9000) |
사양 형식 | 최고 사용회전수 | 중량 | 적용실린더 | GD2 | |
SM-COD 06 | 2800 | 15 | YAS-100 | 0.49(0.05) | |
SM-COD 08 | 2800 | 23 | YAS-125 | 1.27(0.13) | |
SM-COD 10 | 2400 | 37 | YAS-125 | 2.74(0.28) | |
SM-COD 12 | 2000 | 54 | YAS-140 | 6.37(0.65) |
Dimension
항목 형식 | A | C | D | E | F | G | H | J | K | L | N | O |
SM-COD 06 | 175 | 160 | 70 | 60 | 8 | 15 | 6.9 | 5 | 80 | 22 | 38 | 33 |
SM-COD 08 | 210 | 160 | 82 | 70 | 10.4 | 10 | 9 | 5 | 100 | 22 | 38 | 38 |
SM-COD 10 | 254 | 180 | 92 | 80 | 12.7 | 12 | 11 | 5 | 110 | 22 | 38 | 40 |
SM-COD 12 | 304 | 216 | 98 | 85 | 12.7 | 12 | 11 | 5 | 120 | 22 | 46 | 51 |
항목 형식 | P | R | S | T MAX | T MIN | W | X | Bro | B1 | M MAX | M MIN | |
SM-COD 06 | 10 | M16 | 3-M16 | 57 | 53 | 31 | - | 90 | 160 | 47 | 32 | |
SM-COD 08 | 12 | M16 | 3-M16 | 68 | 64 | 40 | - | 105 | 160 | 50.5 | 30.5 | |
SM-COD 10 | 13 | M20 | 3-M16 | 82.5 | 77.5 | 40 | - | 120 | 180 | 57 | 32 | |
SM-COD 12 | 14 | M24 | 3-M16 | 102.5 | 97.5 | 50 | 15degree | 140 | 216 | 61 | 36 |
