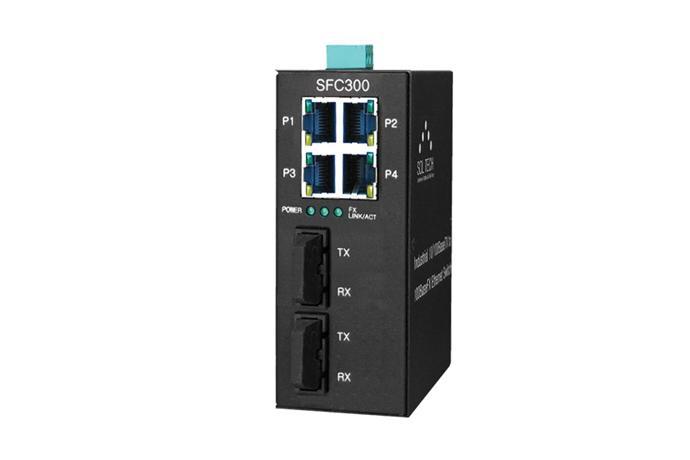

SFC300 시리즈는 100Base-FX 광포트(1,2포트)를 지원하는 Ethernet/Fast Ethernet Switch HUB 입니다.
10/100Base-TX UTP 연결을 위한 RJ-45 커넥터와 100Base-FX 연결을 위한 광커넥터(SC/ST Type)를 갖추고 있습니다.
본 제품은 Auto-Negotiation, Auto-MDIX 모드를 지원하며 최대 2Km(Multi-Mode)에서 20Km~100Km(Single-Mode)까지 Fiber Network를 구축할 수 있습니다.
광 2포트(싱글모드, 20km, WDM) + TP 4포트(10/100Mbps, 100m), 1550nm/1310nm
- 소형사이즈
- 산업현장에 적합한 100Mbps 광스위치
- Din-Rail 설치 지원
- 전원 극성보호 회로 내장
- DC12~48V (터미널 블록) 전원 공급 방식
- TP포트 AUTO MDI/MDI-X 기능
- DIP Switch : 10/100Mbps, Full/Half Duplex, LLCF on/off
- 2K MAX Address table
표준 | - standard | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX/100Base-FX |
인터페이스 | - RJ45 포트 | 10/100Mbps 4포트, Auto MDI/MDI-X TP/STP Cat. 3, 4, 5, 6 Cable EIA/TIA-568 100-ohm (전송거리 100m) |
- 광포트 | 100Base-FX 1포트 / 100Base-FX 2포트, SC타입 멀티모드 : 62.5/125㎛ (2km) 싱글모드 : 9/125㎛ (20km ~ 100km) | |
- LED 표시 | Per unit: Power TX Port (Link/Act, FDX/HDX, Speed), FX Port (Link/Act) | |
성능 | - 전송속도 | 14,880pps for 10Mbps, 148,810pps for 100Mbps |
- MAC Address | 2K MAC address table | |
동작환경 | - 온도범위 | 동작온도: -40°C ~ 80°C, 보관온도: -45℃ ~ 85℃ |
- 습도 | 5% ~ 95% (이슬이 맺히지 않을 것) | |
- 소비전력 | SFC300-SCS : 4.7W, SFC300-SCM : 5.4W, SFC300-SCS2/SCM2 : 5.2W | |
- 설치방법 | DIN-Rail, Panel mounting | |
입력전원 | DC 12 ~ 48V(터미널블럭), 극성 보호회로 | |
크기 | 42mm(W) x 87mm(D) x 113mm(H) |
모 델 명 | 사 양 |
SFC300-SCM | 광 1포트(멀티모드, 2km) + TP 4포트(10/100Mbps, 100m), -40~80℃ |
SFC300-SCS | 광 1포트(싱글모드, 20km) + TP 4포트(10/100Mbps, 100m), -40~80℃ |
SFC300-SCSWA | 광 1포트(싱글모드, 20km, WDM) + TP 4포트(10/100Mbps, 100m), -40~80℃ |
SFC300-SCSWB | 광 1포트(싱글모드, 20km, WDM) + TP 4포트(10/100Mbps, 100m), -40~80℃ |
SFC300-SCM2 | 광 2포트(멀티모드, 2km) + TP 4포트(10/100Mbps, 100m), -40~80℃ |
SFC300-SCS2 | 광 2포트(싱글모드, 20km) + TP 4포트(10/100Mbps, 100m), -40~80℃ |
SFC300-SCSW2/A | 광 2포트(싱글모드, 20km, WDM) + TP 4포트(10/100Mbps, 100m), -40~80℃ |
SFC300-SCSW2/B | 광 2포트(싱글모드, 20km, WDM) + TP 4포트(10/100Mbps, 100m), -40~80℃ |
