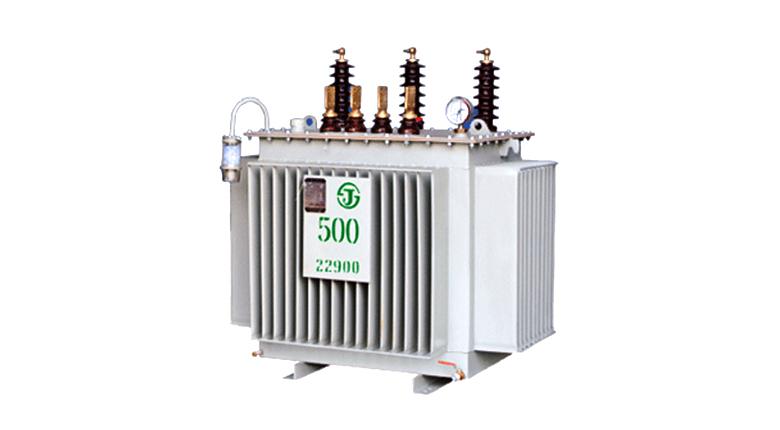

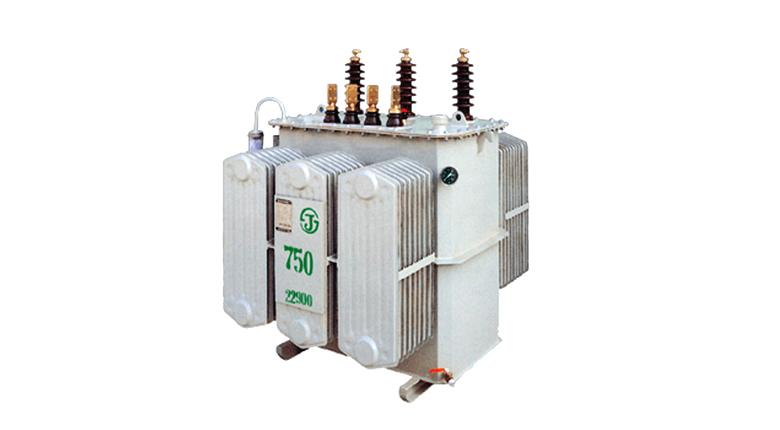

배전용전압기(표준소비효율)
유입 변압기의 철심 소재로 고투자율 방향성 규소강판 또는 자구미세화 규소강판을 사용하여 일반 변압기 대비 총손실을 30%이상 절감한 에너지 SAVING 저소음 고효율 변압기입니다.
(1) 무부하손 저감
자구미세화강판을 이용하여 기존의 변압기에 비해 무부하손을 50% 이상 저감하여 대기전력 절감.
(2) 부하손 저감
변압기 권선을 효율 높은 설계를 통하여 20% 이상 저감.
(3) 저소음
KS규격대비 7dB이상 개선시켜 사용환경 개선.
적용 가능 규격 |
IEC 60076, JEC 2200, KS C 4317 |
주파수 |
50, 60Hz |
|
|
표준절연레벨 BIL (kV) |
계통전압 |
상용주파 내전압 |
충격전압 |
|
24 |
7.2 |
3.6 |
0.6이하 |
50 |
22 |
16 |
3 |
150 |
60 |
40 |
- |
|
1차 정격전압(kV) |
|
1차 탭전압(kV) |
F23.9-R22.9-
21.9-20.9-19.9 |
F6.9-R6.6-6.3-
6.0-5.7 |
F3.45-R3.3-3.15-
3.0-2.85 |
- |
|
2차 정격전압(kV) |
6.6, 3.3, 0.48, 0.44, 0.38, 0.22 |
