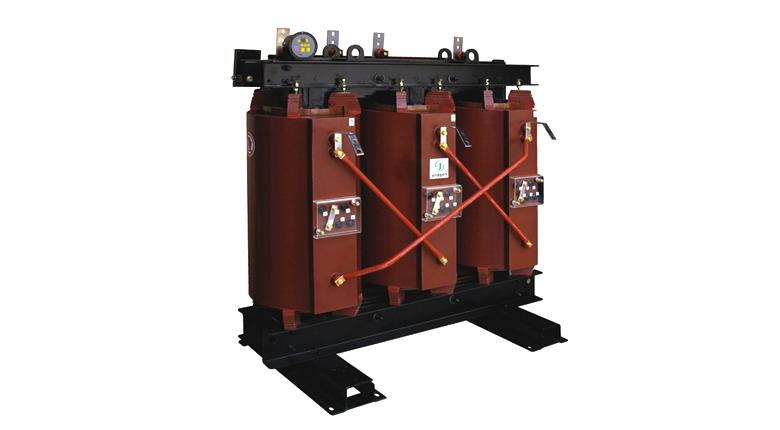

몰드변압기(최저소비효율)
Epoxy Resin의 우수한 절연성능 및 분할권선방식의 설계로 충격내전압 특성이 우수한 몰드변압기로서 자기소화성 특성으로 인해 전기 아크에 의한 화재나 폭발의 위험이 없습니다.
(1) 강한 단락기계력
몰드 변압기 권선은 고진공 하에서 Epoxy Resin으로 주형되어 단락 시 발생되는 전자기계력, 외부충격 및 이상진동 등에 대해 높은 내구성을 갖음
(2) 난연성
난연성능이 우수한 Epoxy Resin을 사용하여 전기아크에 의한 화재 염려가 없으며 자기 소화성을 갖음.
(3) 용이한 점검 및 유지보수
간단한 구조 및 탁월한 내습성 등으로 인해 절연성능의 저하가 없어 점검 및 유지보수가 용이.
적용 가능 규격 |
IEC 60076-11, KS C 4311 |
주파수 |
50, 60Hz |
절연종별 |
B종 or F종 |
권선온도상승 |
80℃ or 100℃ |
표준절연레벨 BIL (kV) |
계통전압 |
상용주파 내전압 |
충격전압 |
|
24 |
7.2 |
3.6 |
0.6이하 |
50 |
20 |
10 |
3 |
95 |
40 |
20 |
- |
|
1차 정격전압(kV) |
|
1차 탭전압(kV) |
F23.9-R22.9-
21.9-20.9-19.9 |
F6.9-R6.6-6.3-
6.0-5.7 |
F3.45-R3.3-3.15-
3.0-2.85 |
- |
|
2차 정격전압(kV) |
6.6, 3.3, 0.48, 0.44, 0.38, 0.22 |
