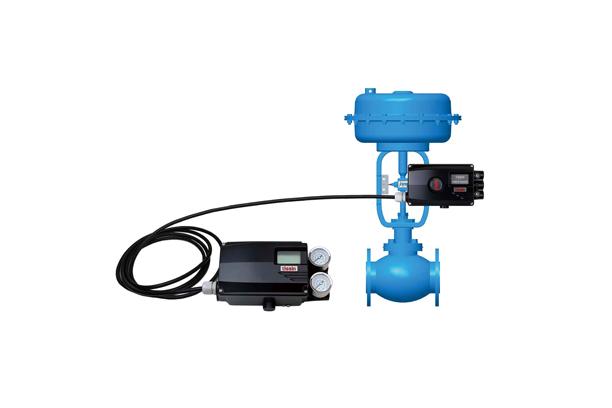

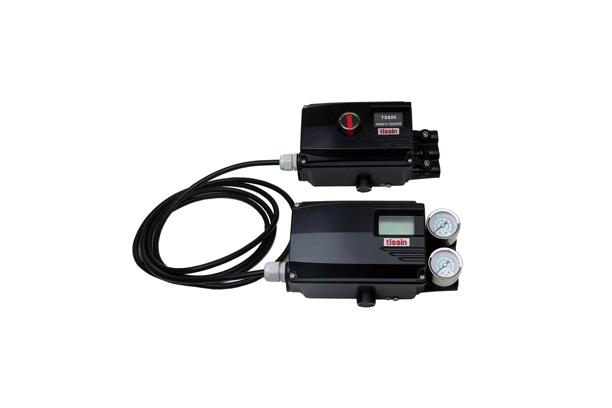

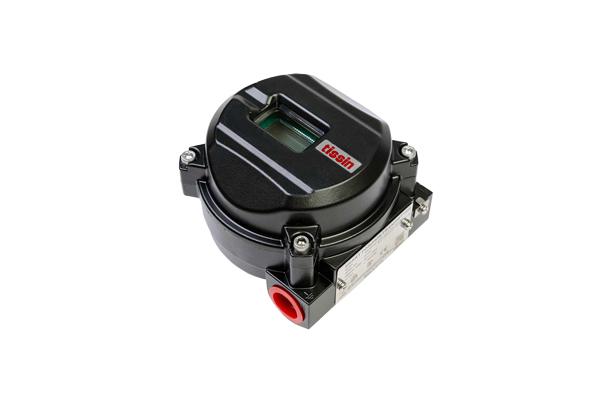

스마트밸브포지셔너 (리모트형)
모델명
시리즈
스마트밸브포지셔너
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
제품개요
스마트밸브포지셔너 TS820은 컨트롤룸,DCS 혹은 캘리브레이터 등 전류공급장치로부터 4~20mA DC 전류신호를 입력받아 비례적으로 밸브액츄에이터로 공급되는 공급압력을 조절하여 밸브개도를 제어하는 콘트롤밸브 제어장치 입니다. 내장된 마이크로프로세서의 연산을 통하여 오토캘리브레이션, PID제어,HART통신등 다양한 기능을 수행할 수 있습니다.
제품특징
- LCD 및 4버튼 로컬제어
- 빠르고 쉬운 캘리브레이션
- PST 및 알람 기능
- Auto/Manual스위치 내장
- 자가진단기능 내장
- HART통신 (HART7) 대 유량 파일럿밸브 적용으로 밸브제어속도향상
- 강한 내 진동성 및 내 충격성
사양
| 모 델 | TS820L | TS820R | |
|---|---|---|---|
| 입력 전류 신호 | 4~20mA DC | ||
| 내부저항 | 500Ω (20mA DC) | ||
| 공급 압력 범위 | 0.14~0.7MPa | ||
| 스트로크 | 10~150mm | 0~90º | |
| 공압배관 연결부 | PT1/4, NPT1/4 | ||
| 압력계 연결부 | PT1/8, NPT1/8 | ||
| 전선관 연결부 | G(PF)1/2, NPT1/2 | ||
| 방폭 등급 | EX ia IIC T5/T6 | ||
| 용기 보호 등급 | IP66 | ||
| 주변 온도범위 | 작동온도 | -30℃~85℃(표준형), -40℃ ~ 85℃(저온형) | |
| 방폭온도 | -40℃~60℃(T5) / -40℃~40℃(T6) | ||
| 직선성 | ±0.5% F.S. | ||
| 민감도 | ±0.2% F.S. | ||
| 히스테리시스 | ±0.5% F.S. | ||
| 반복성 | ±0.3% F.S. | ||
| 공기 소모량 | 2.3LPM 이하 (Sup.=0.14MPa) | ||
| 유량 | 100LPM 이상 (Sup.=0.14Mpa) | ||
| 재질 | 알루미늄다이캐스트 | ||
| 무게 | 2.2kg | ||
