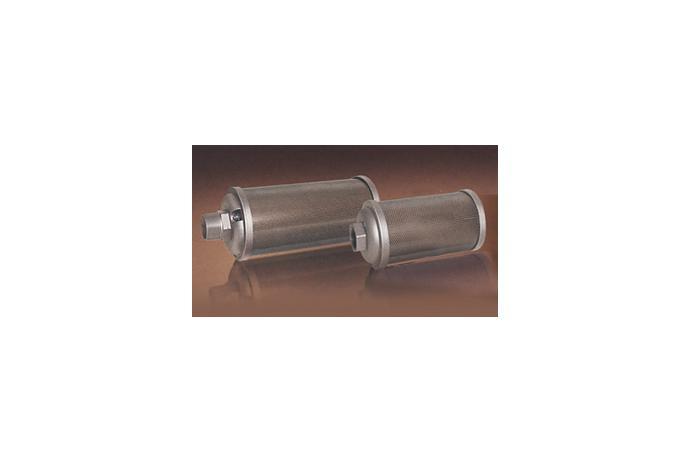

Exhaust Muffler (B TYPE)
특징
1.장치의 성능감소 없이 EPNdB(소음불쾌도)를 획기적으 로 감소
2.유량계수 CV값을 극대화하여 낮은 배출저항 실현
3.저항이 없는 특수한 팽창 챔버로 구성되어 높은 소음 감소율.
4.소음 오일 오염 물질로부터 깨끗한 작업 환경을 유지.
5.내식성 재질을 사용.
6.배출압쳑8.6bar까지 사용 가능함.
7.신뢰성 높은 Allied witan사의 검증된 제품.
Specifications
SIZE |
CONN.SIZE |
iTEM NO. |
DIA.(mm) |
LENGTH(mm) |
FLOW |
B05 |
1/2" |
0121005 |
80 |
153 |
7.25 |
B07 |
3/4" |
0121007 |
86 |
183 |
15.4 |
B10 |
1" |
0121010 |
98 |
222 |
22.6 |
B15 |
1~1/2" |
0121015 |
133 |
345 |
58.9 |
B20 |
2" |
0121020 |
133 |
479 |
90.6 |
B30 |
3" |
0121030 |
178 |
581 |
203.9 |
B40 |
4" |
0121040 |
203 |
589 |
396.5 |
B60 |
6" |
0121060 |
280 |
784 |
1019.5 |
◎ 소음기는 과도한 진동을 피하고 안전이 확보된 위치에 설치하여야 함.
외형도
Relief Valve Muffler (X TYPE)
특징
1. AIR EXHAUST MUFFLER에 안전변 기능을 추가.
2. 산업용 소음기의 표준.
3. 에어 구동 장치에서 배출되는 소음을 효과적으로 감소.
4. MUFFLER내부압력이 상승하면 안전변이 동작
5. 안전변 장착으로 MUFFLER 막힘에 의한 파손 방지
6. 배출압력 12 Bar까지 사용 가능함.
7. 신뢰성 높은 Allied watan사의 검증된 제품
사양
SIZE |
CONN.SIZE |
iTEM NO. |
DIA.(mm) |
LENGTH(mm) |
FLOW |
X05 |
1/2" |
0322005 |
80 |
153 |
7.3 |
X07 |
3/4" |
0322007 |
86 |
183 |
15.4 |
X10 |
1" |
0322010 |
98 |
222 |
22.6 |
X15 |
1~1/2" |
0322015 |
133 |
345 |
58.9 |
X20 |
2" |
0322020 |
133 |
479 |
90.6 |
X30 |
3" |
0322030 |
178 |
581 |
203.9 |
X40 |
4" |
0322040 |
203 |
589 |
396.5 |
X60 |
6" |
0322060 |
280 |
784 |
1019.5 |
◎ 소음기는 과도한 진동을 피하고 안전이 확보된 위치에 설치하여야 함.
외형도
