고형물, 슬러지 포함 유체등에 널리 사용되며 전도도가 있는 액상유체에 적용 가능합니다. 기본 재질은 라이닝-테프론, 전극-SUS16L, 후렌지-SUS304 이며 순간유량, 적산유량등이 한 화면에 표시됩니다.
개요

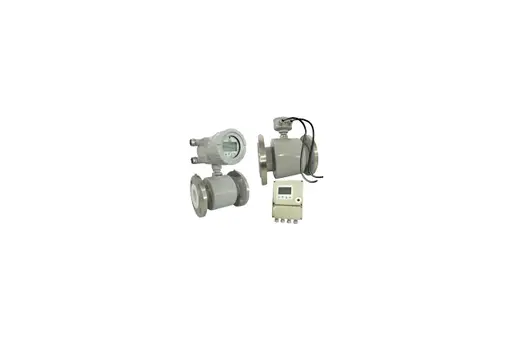

E-MAG 시리즈 전자식 유량계는 전도성 액체 측정을 위해 설계되었습니다. 기동부가 없고 PTFE 라이닝을 통해 물, 폐수, 슬러리 등의 액체 측정에 사용할 수 있습니다. 순간유량, 적산유량, 유속등을 디지털 표시하며, 4~20mA, 펄스 RS485 통신출력을 제공합니다.
기술사양
Model | E-MAG-I (IS, IX) | E-MAG-R |
형식 | 일체형 | 분리형 |
사이즈 | 4A (1/16") ~ 1600A (64") | |
배관접속 | 플랜지 타입 - JIS 10K RF(스탠다드) / 재질-SUS304 (스탠다드), 카본스팅 (IS 모델 스탠다드) (옵션-ANSI 150#, DIN, JIS 20K, WATER, SAINTARY 등) | |
유속 | 0.3m/s ~ 10m/s | |
정확도 | ±0.5% of reading (0.3~10m/s) | |
라이닝 재질에 따른 측정유체 온도범위 |
PTFE (-10~100℃) 하드라바 (-10 ~ 60℃) FEP (-10 ~ 100℃) PFA (-10 ~ 150℃) |
|
주위온도 | -10 ~ 60℃ | |
전원사양 |
AC 110 ~ 220V (50~60)Hz, 3W DC 24V BATTERY |
|
디스플레이 |
LCD 디스플레이 (백라이트) 순간유량 : 5 -digit 표시 적산유량 : 9 -digit 표시 |
|
출력신호 |
전류 출력: DC 4 -20mA 펄스출력 : NPN 오픈 컬렉터 (DC 8 ~ 30V) 통신출력 : RS485 모드버스 RTU (E-MAG-I / IX / R 모델에 적용) |
|
보호규격 |
방폭형 (Exd ll CT6) : E-MAG-IX 적용 방수형 (IP65) : E-MAG-I / IS / R 적용 방침형 (IP68) : E-MAG-R 적용가능 (옵션) |
|
전극재질 |
SUS316L (스탠다드) 탄타늄, 티타늄, 플라티늄 - 이리듐(옵션) |
|
전송케이블 | - | 기본길이 10m 제공 |
