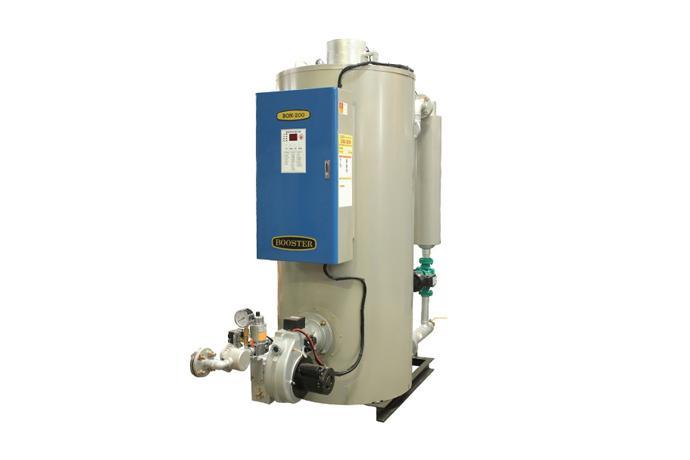

BON Type [ 6~20만kcal/h ]
높은압력에서도 사용가능/무면허 무검사/급탕·난방 및 급탕순환식/5분이내온수발생/수명이 반영구적/녹물 발생에서 해방/독창적인 디자인개발/증설 및 대용량으로 사용가능
1. 종래의 단위 참고 값을 { }로 병행하여 표시하였음.
2. 상기 사양은 다음의 값을 기준으로 하였음.
- 연료의 저위 발열량
천연가스(13A) : 고위/저위발열량 46.05/41.45 MJ/Nm3 {11,000/39,900 kcal/Nm3}
프 로 판 : 101.74/93.7 MJ/Nm3 {24,300/22,380 kcal/N㎥} 50.37/46.39 MJ/kg {12,030/11,080 kcal/kg}
부 탄 : 128.7/118.9 MJ/Nm3 {30,740/28,400 kcal/N㎥} 49.53/45.76 MJ/kg {11,830/10,930 kcal/kg}
보 일 러 등 유 : 저위발열량 43.12 MJ/Nm3 {10,300 kcal/kg}
- 가스연소시 공급 압력은 1.96~2.45 MPa (최소 0.98) MPa) {200~250 mmH2O (최소 (최소 100 mmH2O)}로 공급할 것.
- 가스 공급 압력이 0.98KPa(100 mmH2O)인 경우 가스 공급관 구경이 변경될 수 있습니다.
- 급탕용 설계 유량조건 : t 40
- 난방용 설계 유량조건 : t 10
- 급탕용 및 난방용의 정격 출력은 각각 단독 사용할 때이며, 동시 사용의 경우에는 그 합계가 관체 열출력으로 됨.
- 열교환기 입, 출구 배관이 보일러 상부로 시공되지 않도록 할 것.
- 열교환기 입, 출구 배관시 신축관이음쇄(expansion joint)를 설치할 것.
- 상기 사양표는 성능 개발 등으로 예고없이 변경될 수 있습니다.
3. 보일러 효율은 저위발열량 기준, 정격시의 값입니다.
4. 부득이한 계측오차로서, 아래의 허용값을 포함하고 있습니다. - 보일러 효율계측오차 ±1%, 연소량(입열)의 계측오차 ±1.5%
5. 제품의 성능 개발을 위하여 예고없이 약간의 변경을 할수도 있사오니 양해하여 주시기 바랍니다.
1. 높은 압력에서도 가능
스텐레스강 간판을 채용,20층 고층 건물의 급탕,난방 사용이 가능합니다
2. 5분 이내에 온수 발생
관내 보유수량이 적고 본체에서 가열된 온수를 순환펌프에 의한 열교환 방식으로 5분이내에 온수가 발생합니다.
또 초기 예열 부하 손실이 거의 없어 연료비 절감에 획기적인 제품입니다.
3. 증설 및 대용량으로 사용가능
관류보일러의 특징을 살려 높이와 폭이 대폭 작아졌으므로 협소한 장소에서도 설치, 증설이 가능합니다.
급탕, 난방의 입구 및 출구는 상부에 있고 버너는 정면에 있으므로 여러대를 다관설치하여 대용량으로 사용이 가능합니다.
4. 면허 및 검사가 필요 없으며 조작도 간단
면허 및 검사가 필요 없으며 누구라도 운전이 가능합니다.
5. 수명이 반영구적
관수의 교체가 거의 없고 탈기된 상태에서 유지되기 때문에 용존산소에 의한 부식 걱정이 필요없습니다.
6. 급탕, 난방 및 급탕순환식 방식
급탕, 난방 및 급탕 순환방식이 있으므로 아주 넓은 용도로 사용이 가능합니다. 또 열교환기는 각각 독립되어 있으므로 물의 혼입은 일어나지 않습니다.
7. 독창적인 디자인 개발
보일러실 문화를 선도해가는 부-스타만의 독창적인 디자인 개발로 사용 및 유지 보수의 편리성 미래형 조형을 고려한 그래픽 디자인으로 국, 내외 타사 제품과 차별화 하였습니다.
