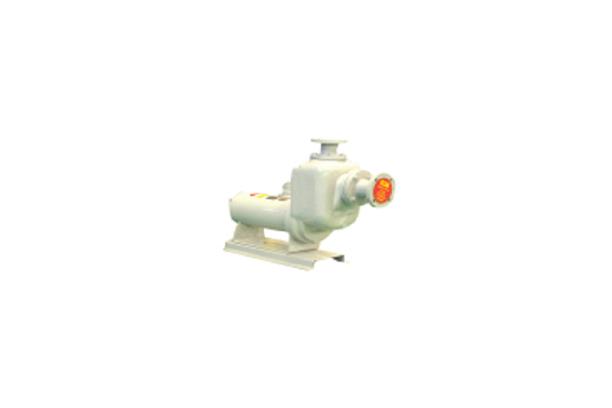

자흡 타입 특징
01. 지하탱크 및 저장고 흡상 이송 펌프 - 자흡타임
Action Item 1 ▶툴루엔, 유기용제등 지하 탱크 흡입 이송 펌프 자흡 타임
Action Item 2 ▶흡상고 5~6M 흡입 후 토출 압력 이송
Action Item 3 ▶기본 304재질 및 316, 316L, C-276 재질 변경 가능
02. 메커니컬 씰 없어 내구적인 자흡 가능
Action Item 4 ▶흡입 양정 배관을 동일 사이즈 제작 가능
Action Item 5 ▶적용 범위 : 용제, 정유, 반응장치, 도금, 의약품 공업, 식품 공업 발전 설비
Action Item 6 ▶케티싱내 유체를 저장 하고있어 1회 충전 후 연속 자흡 가능
설치 운전 시 주의 사항
1. 흡입 측의 배관은 필요 이상으로 굵은 것으로 하지 마십시오.
2. 흡익 측의 배관은 가능한 짧게 하십시오.
3. 흡익 측의 배관은 펌프를 향해 올라 곡선으로 흡입 후렌지에 고정 하십시오.
4. 흡입 배관은 그림1, 그림2에 표시된 위치에 체크 밸브를 설치하십시오.
5. 흡입 측 배관 연결 부분이나 용접 부분에 누설이 생기지 않도록 충분히 확인하십시오.
6. 토출 측 배관에 그림1과 같이 에어가 발생하여 자흡이 어려울 수 있으므로 에어벤트 밸브를 설치해주십시오.
7. 토출측 배관에 그림2과 같이 체크 밸브가 있다고 자흡이 어려울 수 있으므로 에어벤트 밸브를 설치해주십시오.
8. 흡입 측 배관이 긴 경우나 끓는 점이 낮은 액체를 취급하는 경우에는 자동 흡상 시간을 짧게 하기 위해, 흡입 측 배관의 선단에 풋 밸브를 설치 하십시오.
** 조건이 좋은 경우의 자흡 시간은 3분 이내에 완료되지만 5분 이상 걸리는 경우에는 배관 주의사항 외에 마중물의 부족, 자동 흡상의 마중물의 가스화 등의 원인이 있을 수 있습니다.
