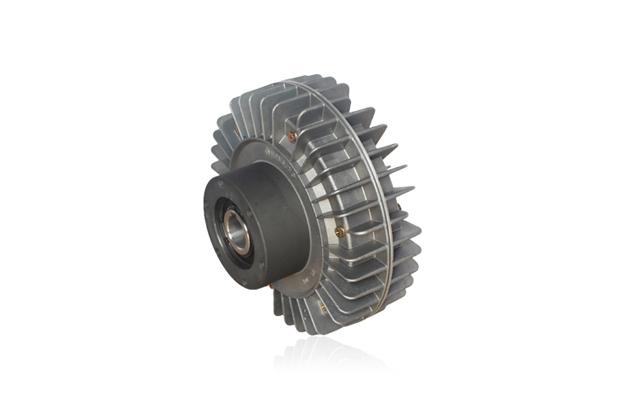

제품사양
형명 | 토르크 (kgm) | 전압 (DC-V) | 전류 (A) | 전력 (W) | 시정수 (sec) | 공전부 (kg/㎡) |
공률 | 중량 (kg) | ||
입력측 | 출력측 | 100rpm | 1000 rpm | |||||||
HSC-2.5A | 2.5 | 24 | 1.1 | 26.4 | 0.06 | 4.7X10-² | 8.7X10-³ | 170 | 600 | 8 |
HSC-5A | 5 | 24 | 1.4 | 33.6 | 0.09 | 0.10 | 2.0X10-² | 300 | 1000 | 13 |
HSC-10A | 10 | 24 | 2 | 48 | 0.14 | 0.29 | 6.4X10-² | 500 | 1400 | 20 |
외형치수
형명 | A | B | C | D | F | G(g7) | H | J | L | N | Q | T | W | X | Y | d₁(h7) | d₂ | M | E |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HSC-2.5A | 122.5 | 674 | 19 | 177.5 | 80 | 90 | 20 | 35 | 87 | 115.5 | 80 | 5x5 | 22 | M6 | M6 | 20 | 27 | 17 | 2 |
HSC-5A | 139.5 | 79 | 21.5 | 218 | 95 | 110 | 30 | 44 | 103 | 131 | 95 | 7x7 | 33 | M8 | M8 | 30 | - | - | 2 |
HSC-10A | 159.5 | 81 | 21 | 277 | 110 | 125 | 31.5 | 58 | 121 | 167.5 | 110 | 10x8 | 38.5 | M10 | M10 | 35 | - | - | 4 |
※ 기술 개발에 따라 외형치수는 임의로 변경 될 수 있습니다.(그 외 물품은 주문생산 가능)
