Manufacturer
K-pack Korea
Brand
-
SKU
142369
Product Name

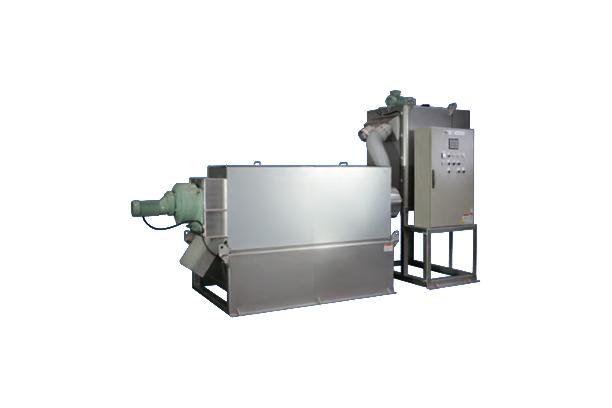

다중 원판 탈수기 (MDQ/MDC)
Model Name
MDQ-101, MDQ-102, MDQ-103, MDQ-104, MDQ-105, MDQ-201, MDQ-202, MDQ-203, MDQ-204, MDQ-205, MDC-351, MDC-352, MDC-353
Size
-
Weight
-
Product Details
3 ~ 216 kg DS / hr의 다양한 제품구성
Mechanical Principle
다중원판 탈수기의 본체에는 “스크류 샤프트” 주변으로 일정한 간격의 링 모양인 “고정 디스크”와 “이동식 디스크”가 교대로 배열된 다중 원판 구조 원판 구조를 지지하는 “지지 프레임”과 스크류 시프트의 끝에 “Dam plate”가 있음
|
이동식 원판 표면 슬라이딩 접촉 시스템 이동식 디스크의 구멍은 슬라이딩 하는 동안 회전하는 스크류 블레이드의 외주면과 접촉 상태를 유지하기 때문에 통과 영역이 일정하게 청소되어 탈수기가 막히지 않고 안정적으로 슬러지를 처리 할 수 있음
|
탈수과정 스크류에 의해 운반되는 슬러지는 주행 방향으로 나사 피지가 좁아짐에 따라 점진적으로 압축되고, 축의 말단부에서 dam plate에 의해 더 압축되어 탈수기 외부로 배출됨
|
농축과정 탈수기 본체로 유입되는 응집된 슬러지의 대부분의 수분은 다중원판 구조의 간극(고정 디스크와 가동 디스크 사이의 간극)을 통해 다음 중력 여과에 의해 탈수기 외부로 배출됨
|
특징
| 다양한 제품구성 | 쯔루미의 다중원판 탈수기는 3 ~ 216 kgDS / hr의 처리 용량과 최대 5개의 샤프트로 다양한 제품을 제공 사용자는 목표하는 처리 시설의 크기에 따라 13가지 모델 중에서 가장 적합한 장비를 선택할 수 있음 |
|---|---|
| 에너지 절약 & 컴팩트한 디자인 | MDQ / MDC 시리즈는 ‘중력여과 + 스크류 볼륨감소’로 슬러지를 탈수하도록 설계된 에너지 절약형 구조를 특징으로 함 이 장비는 필요한 모든 부속품 및 제어반이 기본 구조물에 장착되므로 매우 제한된 바닥 공간에 쉽게 설치될 수 있음 |
| 자동운전 | 운전자는 제어반이 포함된 탈수기와 관련 부속장치의 자동운전을 간단하고 쉽게 시작할 수 있음 |
| 자동세척기능 | 여과표면은 여러개의 디스크와 자동세척기능이 구성되어 있으므로 막힘이 거의 없고 연속적으로 운전할 수 있음 |
| 오일슬러지 처리의 가능성 | 이 장비는 오일 함량이 높은 슬러지조차도 안정적으로 탈수 할 수 있음 탈수기는 여과포 시스템과 원심분리 공정이 쉽게 처리될 수 없는 식품가공 공장에서 DAF거품과 같은 오일 슬러지를 처리하기 위한 최적의 해결책임 더 높은 고형물 분리율을 자랑함 |
| 저농도 슬러지 처리의 가능성 | 탈수기는 중력 농축부의 압축 탈수부를 동시에 구비하고 있으므로, 0.5~2.0% 의 넓은 슬러지 농도 범위에 대응할 수 있음 |
| 적은 세척수와 낮은 유지 보수 | 장비가 막히지 않는 구조이므로 최초의 여과 성능을 회복하기 위한 세척수가 필요하지 않음 탈수부에서 새어나오는 슬러지를 씻어 내려면 약간의 물만 뿌려주면 되므로 필요한 세척수의 양은 최소이며 일상적인 유지 보수 작업이 필요하지 않음 |
| 2차 오염 방지 | 탈수기 본체는 반 밀폐구조이며 매우 낮은 속도로 작동하므로 슬러지가 장비에서 튀지 않음 탈수기는 낮은 소음과 진동의 환경 친화적인 설계로 거의 냄새가 없음 |
| 다축 구조 | 2대 이상의 본체를 하나의 기계로 구성하여 탈수 작업을 중단하지 않고 개별적으로 샤프트를 수리 가능 |
Flow Sheet
|
MDQ
|
|
MDC
|
Specifications
| Model | Treating Capacity kgDS/h |
Total Motor Output kW |
Dimensions mm |
Weight kg |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Screw Shaft | Length | Width | Height | Dry | Operating | |||||
| MDQ-101 | 3 – 6 | 0.6 | ø100 X 1 | 1800 | 900 | 1800 | 400 | 1000 | ||
| MDQ-102 | 6 – 12 | 0.7 | ø100 X 2 | 1800 | 900 | 1800 | 500 | 1150 | ||
| MDQ-103 | 9 – 18 | 1.0 | ø100 X 3 | 1850 | 1100 | 1800 | 700 | 1550 | ||
| MDQ-104 | 12 – 24 | 1.25 | ø100 X 4 | 2100 | 1500 | 2050 | 900 | 1950 | ||
| MDQ-105 | 15 – 30 | 1.35 | ø100 X 5 | 2100 | 1500 | 2050 | 1000 | 2100 | ||
| MDQ-201 | 9 – 18 | 1.05 | ø200 X 1 | 2650 | 1200 | 2050 | 700 | 1600 | ||
| MDQ-202 | 18 – 36 | 1.25 | ø200 X 2 | 2650 | 1200 | 2050 | 900 | 1900 | ||
| MDQ-203 | 27 – 54 | 1.8 | ø200 X 3 | 2650 | 1500 | 2050 | 1200 | 2550 | ||
| MDQ-204 | 36 – 72 | 2.35 | ø200 X 4 | 2800 | 2100 | 2050 | 1600 | 3550 | ||
| MDQ-205 | 45 – 90 | 2.9 | ø200 X 5 | 2800 | 2100 | 2050 | 1800 | 3850 | ||
| MDC-351 | 36 – 72 | 0.95 | ø350 X 1 | 3770 | 1140 | 2005 | 1300 | 1830 | ||
| MDC-352 | 72 – 144 | 1.85 | ø350 X 2 | 3930 | 1460 | 2030 | 2300 | 3310 | ||
| MDC-353 | 108 – 216 | 3.15 | ø350 X 3 | 4220 | 1810 | 2200 | 3300 | 4840 | ||
- 처리용량은 슬러지의 특성 및 농도에 따라 달라질 수 있음
- 적용 가능한 슬러지는 유기물이어야 하며 강열감량 (VTS = Volatile Total solids )이 60% 및 농도 (TSS)가 0.5 ~ 2.0 %
- 모터 출력은 슬러지 이송(공급) 펌프, 약품 공급 펌프 등의 모타 출력을 제외한 MDQ /MDC 탈수기 본체의 총 모터 출력을 의미
- Option : 슬러지 이송 (공급)펌프, 약품 공급 장치(펌프)
Model Number Designation
