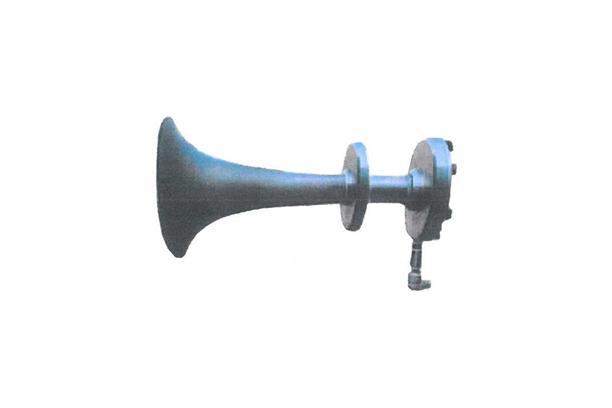

KSM Sonic Horn
KSM-230
Layout Drawing
Sonic Horn Drawing & Dimension
Calculation of Air Consumption
기본 에어소모량/대 | 운전시 108Nℓ/sec (18ℓsec @ 6kg/㎠) |
기본 운전 조건 | 매10분당 10초 운전 (590초 정지, 10초 운전) |
평균 에어 소모량 (Per one Eco.) | (590sec x 2.5ℓ/sec) + (10sec x 108ℓ/sec) / 10min x 3 ≒ 766.5Nℓ / min 주) 122.8ℓ/min @ 5-6kg/㎠ 소모 |
Need Compressor (Per one Eco.) | 766.5Nℓ/min · Eco ÷ 0.9(압축시 손실) = 851.7Nℓ/min 주) 141.9ℓ/min @ 6kg/㎠ 필요 |
최대 에어소모량 (Per one Eco.) | 108ℓ x 10초 x 1기(운전) + 2.5ℓ x 10초 x 2기(정지) = 1,130Nℓ/10초 주) 188.3ℓ/10초 @ 6kg/㎠ 소모 |
납품 품목 및 공급 범위
항목 | 품명 | 구성품 |
1) | 음파발생장치 (Sonic Horm) | - House Complete KSM 230 GD ST steel - Horn 75Hz ~ 150Hz - Metal Hose 1000MM FOr KSM 230/150 - Installation Kit - 재질 : Horn; sus 316, 304 Diaphragm; Titanium - 공기공급조건 : 5-6kg/㎠ (Normal Working Air Pr.) |
2) | 공기 공급장치 | - Ball Valve (20A) - Air PREP Pack 1" PT - Oil Lubricator - Water Separator Filter - Pressure Regulator - Solenoid Valve (DV24v, 60Hz) |
