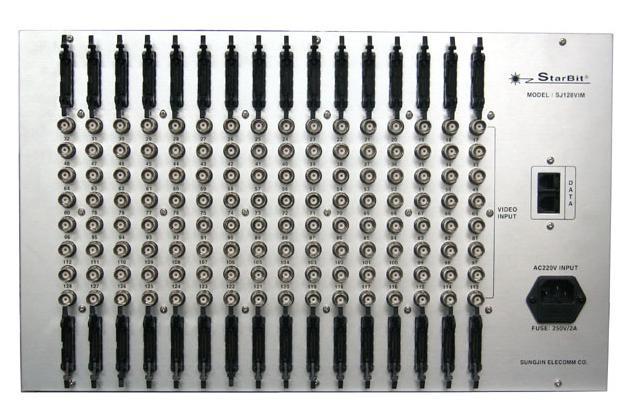

product Image
Video Matrix Switcher (본체)
Model Name
SJ128VIM
Series
Video Controller
Data
-
Manufacturer information
provider logo
SUNGJIN ELECOMM

Security equipment manufacturer, CCTV, Controller, Camera, Alarm device

Problem with product info?
Update request
Manufacturer
SUNGJIN ELECOMM
Brand
-
SKU
111148
Product Name
Video Matrix Switcher (본체)
Model Name
SJ128VIM
Size
-
Weight
-
Product Details

본체 BNC로 입력되는 영상을 어느 모니터에서나 출력선택이 가능한 다중 영상 선택기입니다.

128영상 입력 256출력 장비로서 SJ128VOM과 연동하여 사용합니다

이 기기는 장비 자체로만 작동되는 기능은 없으며 MPU, PC 등에 의해서 제어 작동 됩니다.

▶128영상 입력 기본내장

▶256영상 출력 (최대 16개 출력 모듈 삽입시)

▶주요기능 제어포트 RS232/RS422/RS485 Host Interface

▶Baud Rate   4800,9600,19200,115200

▶제어콘넥타      RJ-11 6P Modular Jack & DSUB9

▶Coaxial Ribbon Cable을 사용한 손쉬운 확장성

▶Low Cross Talk (-70dB at 4Mhz)

▶영상입력           128in / NTSC,PAL Compisite Video.

▶영상출력           16 ~256out / 1Vpp 75ohm (1 모듈당 16출력씩 증가)

▶입출력 콘넥타    입력 : BNC   출력 : Coaxial Ribbon Cable

▶Bandwidth         8Mhz

▶CrossTalk         -60dB at 4Mhz

▶동작온습도        0~60'  / 10~80%

▶사용전압           AV220V , 60hz

▶사용전력           본체 :10W   / SJ12864MM 모듈당 4W

▶무게                  15 Kg (카드 16모듈 장착시)

▶케이스              19" Rack 6U / 300D x 483W x 264H

▶케이스 색상       MUNSHELL CODE NO. 8.2Y 7.7/0.8주요사양
