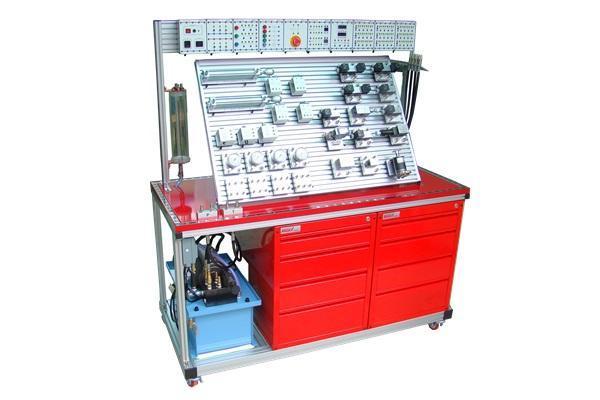

본 실험장치는 각종 유압 기구들을 이용하여 각종유압 실험을할 수 있는 실험장치로써, 알루미늄 Rail형의 실험 Board에 각종 유압모듈을 부착하여 유압실험을 할 수 있다.
실험Board 상단에 카운터, 스위치, 표시등, 타이머 등 각종 전기 기구들이 배치되어있어 전기유압 실험이 가능하도록 하였으며, 일체형의 소형 P.L.C를 내장하여 P.L.C에 의한 전기유압 실험이 가능하도록 하였다.
각각의 모듈은 알루미늄 플레이트에 고정하여 견고성을 중시 하였고, 플라스틱 재질의 Body에는 Hinge가 있어 알루미늄 Rail Board에 쉽게 착/탈할 수 있도록 하였으며, Lock장치가 있어 실험 중 기구의 조임이 느슨하여 생기는 불편함을 해소 하였다.
유압/공압의 회로설계 및 회로 테스트 등을 PC상에서 시뮬레이션 할 수 있으며, P.L.C와 접속하여 모니터링 및 PC에서의 운전제어가 가능한 Software가 있어, 효과적인 교육을 진행할 수 있도록 하였다.
작업 테이블 하단에 유압모터가 부착되어있으며, 유압탱크는 용적 30리터 이상을 사용하여 실험에 불편함이 없도록 하였다.
각 모듈 및 소자에 대한 심벌이 그래픽된 자석식 패널을 구비하여, 자석을 붙일 수 있는Board에 부착하여 효과적인 교육을 진행할 수 있도록 하였다.
