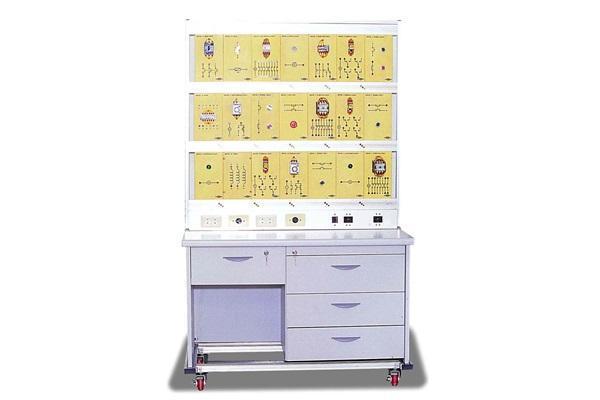

본 실험장치는 유 접점 시퀀스 회로, 공압 기구를 이용한 공기압 회로 및 전기공압 실습이 가능하며, 3단의 레일 프레임에 모듈화 된 각종 시퀀스 기구와 공기압 기구를 장착하여 실험할 수 있도록 하였다.
레일 프레임에는 실험에 필요한 3Φ 220V 및 1Φ 220V 전원 콘센트가 부착되어 있으며, 각각의 콘센트는 차단기에 의해 컨트롤 할 수 있다.
각각의 모듈에는 KSC규격에 준한 기구 심벌이 인쇄되어있어 시퀀스 회로 및 공기압 회로에 대한 결선이 용이하도록 하였다.
본 실험장치는 18종의 유접점 시퀀스 기구와 13종의 공기압 기구를 각각 모듈화 하여 유접점 시퀀스회로는 물론, 공기압 회로 실습이 가능하도록 하였으며, 유접점 시퀀스 기구를 이용한 공압제어 실습이 가능하도록 하였다.
