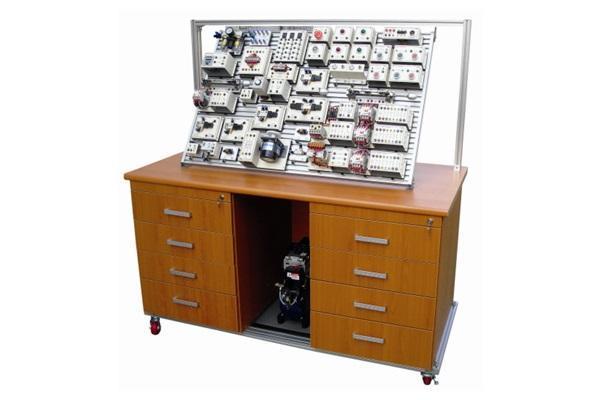

본 실험장치는 유 접점 시퀀스의 기본 회로로부터 유도전동기의 Y-Δ 운전에 이르기까지 시퀀스 회로의 거의 모든 회로 실습이 가능하며, 작업대 위에 설치된 Plug Board에 모듈화된 각종 시퀀스 기구와 공기압 기구를 자유롭게 배치하여 실험할 수 있도록 하였다.
Plug Board는 30° ∼ 75°까지 각도조절이 가능하며 원하는 각도를 조절함으로써 작업대의 편리성을 극대화하였다.
각각의 모듈에는 KSC규격에 준한 기구 심벌이 인쇄되어있어 시퀀스 회로 및 공기압 회로에 대한 결선이 용이하도록 하였다.
본 실험장치는 18종의 유접점 시퀀스 기구와 13종의 공기압 기구를 각각 모듈화 하여 유접점 시퀀스 회로는 물론, 공기압 회로 실습이 가능하도록 하였으며, 유접점 시퀀스 기구를 이용한 공압제어 실습이 가능하도록 하였다.
