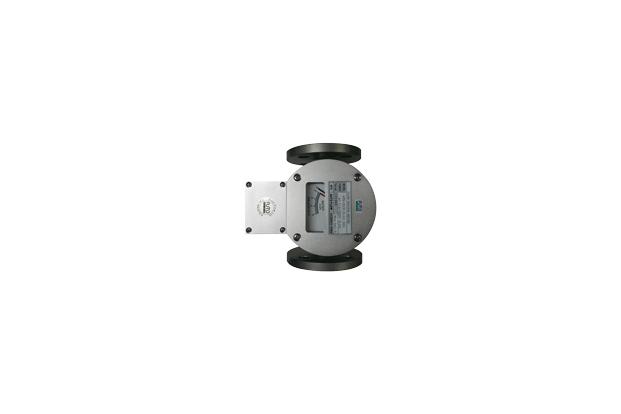

AFG-2와 같은 방식으로 작동됨과 동시에 이 유량계는 경보 신 호(Reed S/W)등을 가능하게 한 유량 감시계입니다.

전기적 사양

1. 접점정격

   폐전압 : AC 110/220V 60Hz, DC 125V

   개폐전류 : 0.5A

2. 상 : ON, OFF 방식 (SPST)

3. 하 : ON, OFF 방식 (SPST)

특징

1. 배관에 설치가 간단하다.

2. 불투명 유체의 계측시 가장 적립하다

3. 경보접점이 부착이 가능하다.

비고

1. 정도 : ±5% F.s

2. 최고 사용압력 : 10kgf/cm²G (표준)

3. 최고 사용온도 : 80℃ (고온시 문의 바람)

접점 장치

설정 유량 값에 고정된 Reed Switch에 대하여 지침과 동일하게 변하는 작은 영구 자석의 접근에 의하여 Switching된다. 유량지침이 설정지침에 왔을 때 접점은 On 또는 Off가 된다.

전원입력  - AC 220V 0.5A

접점의 종류  - 설정치 이하 On 또는 이상 On 지정

On-Off  - Full scale의 약 3%

접점수  - 상한, 하한 1접점

특징

1. 접점용량이 커서 별도의 보조릴레이가 필요없다.

2. 유량범위가 5:1입니다.

3. 비표준 유량도 주문 생산합니다.
