모방할 수 없는 품질의 방수 단열재
소개

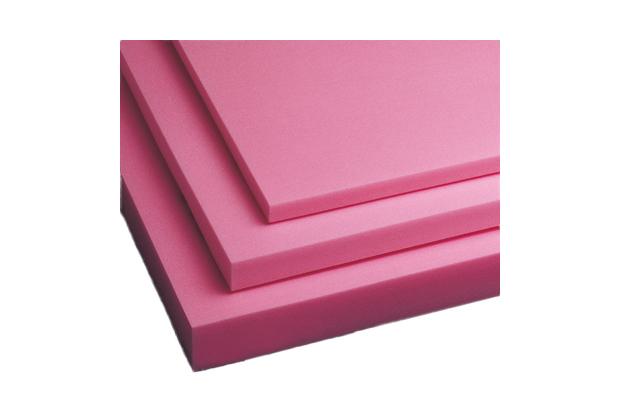

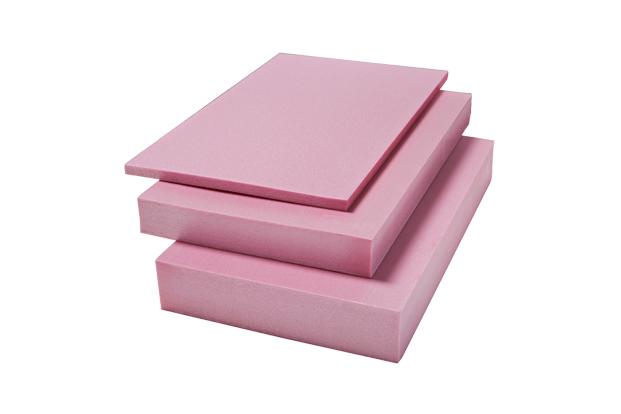

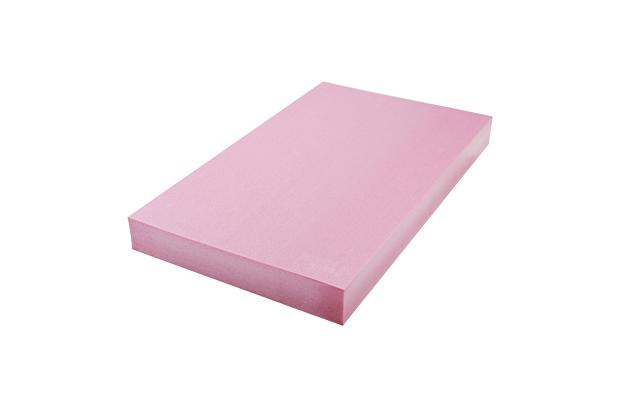

국내 XPS단열재의 대명사가 된 “아이소핑크”를 생산하는 벽산은 국내 최고품질의 유기질 단열재 보급을 통하여 에너지 절약에 일익을 담당하고 있습니다.
인증현황
용도

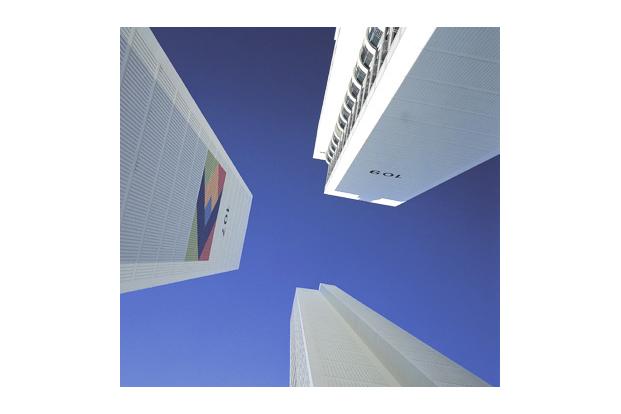

아파트,오피스텔 등 건축물의 내외벽 및 옥상 단열.
아이스링크 등 스포츠 센타의 바닥.
냉동창고 및 냉동, 냉장, 보냉 탑차의 단열.
돈사 등 축사의 단열, 보온
특성
| 제품두께 | 10 | 15 | 20~45 | 50~75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 145 | 150 | 155~250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 특호 | ||||||||||||||||||||
| 1호 | ||||||||||||||||||||
| 두께 허용차 | +2, -1 | ±2 | ±3 | 협의에 따름 | ||||||||||||||||
| 너비 | 특호, 1호 | 900 | 1000 | |||||||||||||||||
| 길이 | 특호, 1호 | 1800 ~ 2900(10mm) 단위 | ||||||||||||||||||
| 길이, 너비 허용차 | 길이 1000미만 +10, -0 / 길이 1000이상 +15, -0 / 길이 2000이상 : +20,0 | |||||||||||||||||||
| 너비 1000미만 +10, -0, 1000 이상 +15, -0 | ||||||||||||||||||||
※ Ship-Lap 최대생산규격 160T
※ 두께 180이상 제품의 합지 여부는 영업사원과 협의 바랍니다.
※ 생산 규격을 초과하는 두께는 영업사원과 협의하여 주시기 바랍니다.
Edge 조립형상
 |
Square |  |
| Ship-Lap |
 |
| 항목 | 단열판 | 방습판 | |||
|---|---|---|---|---|---|
| 특호 | 1호 | 1호 | 2호 | ||
| 압축강도 (N/㎠) | 25이상 | 18이상 | 12이상 | 7이상 | |
| 굴곡파괴하중 (N) | 45이상 | 35이상 | 밀도 (kg/㎥) | ||
| 30이상 | 25이상 | ||||
| 열전도율 (평균온도 23±2℃)(W/m·K) |
초기 열전도율 | 0.027이하 | 0.028이하 | 0.031이하 | 0.033이하 |
| 장기 열전도율 | 0.029이하 | 0.030이하 | |||
| (참조)투습계수 (두께 25mm당(ng/m2·s·Pa) | 146이하 | - | |||
| 연소성 | 연소시간 120초 이내이며, 연소 길이가 60mm 이하일 것 | ||||
※ 비고 : KS M 3808 기준 (초기 열전도율 값은 품질 관리기준에 적용, 장기 열전도율 값은 건축물의 에너지 절약설계기준에 의하여 적용한다.)
중공벽 (이중공간벽) 쌓기 시공법
(1) 내측벽체를 쌓는다. 이때 아이소핑크는 고정용으로 #16 철선으로 U자형으로 구부려 각각 40 × 80㎝ 내외로 묻어둔다.
(2) 아이소핑크를 이미 묻어둔 고정용 철선에 고정시키며 설치한다.
(3) 굴곡이 생기지 않도록 하며, 사이에 틈새가 없도록 하여야 한다.
(4) 아이소핑크 사이의 이음새를 방습테이프로 붙여 밀봉한다.
(5) 틈새가 생긴 부분은 아이소핑크 조각으로 철저히 메운 후 테이프로 밀봉한다.
(6) 묻어둔 철선으로 고정 시키며 외측벽체를 쌓는다.
본드 공법 (복합 단열 패널)
(1) 아이소핑크와 석고보드9.5㎜를 아이소핑크 본드1로 합지하여 합지패널을 제작한다.
(2) 패널을 붙일 벽에 기름이나 먼지가 없도록 제거한다.
(3) 패널을 벽의 높이에 맞추어 절단한다.
(4) 아이소핑크 본드2를 지름 50㎜, 두께 3~5㎜로 하여 300㎜ 간격으로 붙인다.
(5) 수평이 되도록 패널을 부착한다. 이때 본드가 완전히 경화될 때까지 지탱 할 수 있도록 콘크리트 못을 박아 고정시킨다.
(6) 이음매 부분을 석고본드로 마감한다.
외벽 건식 공법
(1) 벽체 콘크리트 타설시 외측면으로 아이소핑크와 마감용 패널을 고정 시킬 수 있도록 철재 앵커를 묻는다.
(2) 앵커에 아이소핑크를 건다. 이때 굴곡이 생기지 않도록 주의하며, 특히 아이소핑크 사이의 이음새가 밀착되도록 주의 한다.
(3) 앵커에 PC 패널 혹은 대리석 패널 등 마감재를 걸어 고정 시킨다.
옥상 단열 공법
(1) 지붕 슬라브면을 건조시킨 후 아이소핑크를 슬라브면에 밀착 되게 깐다.
(2) 이때 아이소핑크 간에 틈새가 생기지 않도록 주의한다.
(3) 내습성 테이프를 이음새에 깐다.
(4) 방습층을 팽팽하게 깐다.
(5) 방습층을 시공한다.
(6) 누름콘크리트를 소정의 두께로 깐다.
(7) 마감한다.
* 냉동창고 시공법, 아이스링크 바닥 시공법이 있으며 상세 사항은 문의하여 주시길 바랍니
